⚡ ¿Qué es la Ley de Coulomb?
La Ley de Coulomb describe la fuerza eléctrica (ya sea de atracción o repulsión) entre dos cargas eléctricas puntuales estacionarias. Es la ley fundamental del electromagnetismo.
Matemáticamente, la magnitud de esta fuerza ($|F|$) se expresa como:
Donde:
- $|F|$: Es la magnitud de la fuerza eléctrica, medida en Newtons (N). En el simulador, la ves como |F|.
- $k$: Es la constante de Coulomb. Su valor es aproximadamente $k \approx 8.99 \times 10^9 \, \text{N}\cdot\text{m}^2/\text{C}^2$.
- $q_1$ y $q_2$: Son los valores de las dos cargas, medidos en Culombios (C). En el simulador, puedes editarlas en (nC, µC, etc.).
- $r$: Es la distancia que separa las dos cargas, medida en metros (m).
🚀 Explora la Ecuación
En el simulador, pon $q_1 = 1 \text{ nC}$ y $q_2 = 1 \text{ nC}$ a una distancia $r = 1 \text{ m}$. Comprueba que la fuerza $|F|$ es $\approx 8.99 \times 10^{-9} \text{ N}$. ¡Estás calculando $k \cdot (10^{-9} \cdot 10^{-9}) / 1^2$!
🧲 ¿Cuándo es la fuerza atractiva o repulsiva?
La dirección de la fuerza depende de los signos de las cargas. ¡Es muy sencillo!
- Cargas Iguales (Repulsión): Si $q_1$ y $q_2$ tienen el mismo signo (ambas + o ambas -), la fuerza es repulsiva. Las cargas se "empujan" mutuamente.
- Cargas Opuestas (Atracción): Si $q_1$ y $q_2$ tienen signos opuestos (una + y la otra -), la fuerza es atractiva. Las cargas se "atraen" mutuamente.
La fuerza es un vector, lo que significa que tiene magnitud y dirección. La fuerza siempre actúa a lo largo de la línea recta que une las dos cargas.
🧪 Laboratorio de Atracción y Repulsión
Coloca $q_1 = +1 \text{ nC}$ y $q_2 = -1 \text{ nC}$. Observa cómo los vectores de fuerza (las flechas) apuntan el uno hacia el otro (atracción). Ahora, edita $q_2$ y ponla a $+1 \text{ nC}$. ¡Observa cómo las flechas cambian de sentido inmediatamente y se alejan la una de la otra (repulsión)!
⚖️ ¿Qué significan $F_{21}$ y $F_{12}$? (3ª Ley de Newton)
Este es un concepto clave. La Ley de Coulomb obedece perfectamente a la Tercera Ley de Newton (Acción-Reacción).
- $\vec{F}_{21}$: Es la "Fuerza sobre $q_1$ ejercida por $q_2$".
- $\vec{F}_{12}$: Es la "Fuerza sobre $q_2$ ejercida por $q_1$".
La Tercera Ley de Newton nos dice que estas fuerzas son un par de acción-reacción. Siempre son iguales en magnitud y opuestas en dirección.
No importa si una carga es enorme (ej. $+100 \text{ C}$) y la otra diminuta (ej. $-1 \text{ nC}$). ¡La fuerza que sienten ambas es exactamente la misma en magnitud!
🚀 Compruébalo en el Panel
Mira el panel "Análisis de Fuerza" en la simulación. Verás que los valores de $F_{21}$ y $F_{12}$ siempre tienen la misma magnitud (ej: $|F|: 5.62\text{e-10 N}$) pero sus componentes ($Fx, Fy$) son opuestas (ej: $Fx: 5.62...$ y $Fx: -5.62...$). ¡Es la 3ª Ley de Newton en vivo!
📉 Gráfica 1: Fuerza vs. Distancia (Ley del Inverso al Cuadrado)
La parte más famosa de la ley es la "ley del inverso al cuadrado". Esto significa que la fuerza es inversamente proporcional al cuadrado de la distancia.
En palabras simples, la fuerza se debilita muy rápido a medida que te alejas:
- Si duplicas la distancia ( $r \times 2$ ), la fuerza se reduce a una cuarta parte ( $F / 4$ ).
- Si triplicas la distancia ( $r \times 3$ ), la fuerza se reduce a una novena parte ( $F / 9$ ).
Esto produce una curva característica, como la que ves a continuación, que cae muy bruscamente al principio y luego se aplana.
🧪 Comprueba la Ley $1/r^2$
Activa la casilla "Mostrar Gráficas" en el simulador. Verás una gráfica "F vs r". Arrastra una de las cargas para alejarla o acercarla a la otra. ¡Verás cómo el punto de datos "experimentales" (tu medida) se mueve exactamente sobre esta curva teórica!
📈 Gráfica 2: El Truco de Laboratorio (Linealización $1/|F|$ vs $r^2$)
Analizar una curva como la de $1/r^2$ es visualmente difícil. ¿Es $1/r^2$ o $1/r^{2.1}$? ¿O $1/r^3$? A simple vista, se parecen. En un laboratorio real, los científicos prefieren "linealizar" sus datos: manipular la ecuación para que los datos formen una línea recta, que es mucho más fácil de verificar.
Nuestro objetivo es tomar la Ley de Coulomb y reescribirla para que se parezca a la ecuación de una línea recta: $y = mx + b$.
Partimos de la ecuación de magnitud (simplifiquemos $C = k |q_1 q_2|$, que es constante si no cambias las cargas):
$$ |F| = \frac{C}{r^2} $$
Queremos aislar las variables que medimos ($F$ y $r$). Vamos a "darle la vuelta" (calcular la inversa) a ambos lados:
$$ \frac{1}{|F|} = \frac{r^2}{C} $$
Ahora, reordenemos esto para que se vea familiar:
¡Ahí está! Si en lugar de graficar $F$ vs $r$, hacemos un gráfico "trucado" donde:
- El Eje Y es el valor de $1/|F|$
- El Eje X es el valor de $r^2$ (¡no $r$!)
La ecuación nos dice que obtendremos una línea recta perfecta que pasa por el origen (0,0). La pendiente ($m$) de esa línea es constante y su valor es $1/C$, es decir, $1 / (k |q_1 q_2|)$.
Esta es la prueba experimental más robusta de que la fuerza depende exactamente del inverso al cuadrado de la distancia.
🚀 ¡La Prueba Definitiva!
El simulador hace esto por ti. Activa "Mostrar Gráficas" y busca la gráfica "1/F vs r²". Arrastra una carga y observa cómo los datos trazan una línea recta impecable. La pendiente de esa línea te dice el valor de las cargas que estás usando.
📐 ¿Qué pasa si hay 3 o más cargas? (Superposición)
La ecuación clásica de Coulomb solo calcula la fuerza entre dos cargas a la vez. Si tienes un sistema con tres, cuatro o más cargas distribuidas en el espacio (por ejemplo, formando un triángulo o un cuadrado), debes usar el Principio de Superposición.
Este principio dicta que la Fuerza Neta ($\Sigma \vec{F}$) sobre una carga específica es simplemente la suma vectorial de todas las fuerzas individuales que el resto de cargas ejercen sobre ella.
Hacer estos cálculos trigonométricos a mano en el papel (descomponer los vectores en $F_x$ y $F_y$, sumar por componentes y volver a usar la arcotangente para sacar el ángulo final) es el mayor reto matemático del tema. Por eso, este simulador va más allá de lo visual y funciona internamente como una potente calculadora de ley de coulomb en 2D, resolviendo de forma instantánea cualquier geometría que plantees.
✨ Activa el Modo Superposición
En el panel del simulador, activa la casilla "Modo Superposición" y añade más cargas al lienzo. Haz clic en cualquiera de ellas para convertirla en tu "Carga de Estudio". Verás aparecer al instante los vectores translúcidos de las fuerzas individuales y un vector grueso que representa la Fuerza Neta. ¡Nuestra calculadora de ley de coulomb integrada te dará la magnitud exacta y el ángulo de inclinación $\theta$ en el panel superior para que compruebes tus propios cálculos!
💡 ¿Para qué sirve la "Carga de Prueba (q_test)"?
La Ley de Coulomb describe a la perfección la fuerza entre dos cargas. Y en esta simulación trabajamos exactamente con ese escenario: dos fuentes de carga que crean toda la física del sistema.
Para entender lo que ocurre en cualquier punto del espacio introducimos el concepto de Campo Eléctrico ($\vec{E}$). Cada una de las dos cargas genera su propio “mapa de influencia”, y la suma de ambos mapas produce el campo eléctrico total en cada punto.
La Carga de Prueba ($q_{\text{test}}$) actúa como un pequeño sensor: la colocas donde quieras y te muestra dos cosas fundamentales:
- Mide el Campo Eléctrico Neto ($\vec{E}_{\text{neto}}$) en ese punto (es la suma vectorial de los campos creados por $q_1$ y $q_2$).
- Si le das un valor a $q_{\text{test}}$, calcula la Fuerza Neta ($\vec{F}_{\text{neta}}$) que ella siente en ese punto, usando la fórmula $\vec{F}_{\text{neta}} = q_{\text{test}} \vec{E}_{\text{neto}}$.
🧪 Superposición de Fuerzas
Activa la "Carga de Prueba". Colócala en algún lugar. Verás una flecha roja (el $\vec{E}_{\text{neto}}$). Ahora, activa "Mostrar Fuerza (F=qE)" e introduce un valor (ej: $1 \text{ nC}$). Verás la fuerza total que siente esa carga de prueba, ¡resultado de la influencia combinada de $q_1$ y $q_2$!
🎯 ¿Por qué el campo es exactamente "CERO" en el punto medio?
(Respuesta corta: Es el Principio de Superposición en acción.)
Si colocas dos cargas idénticas (ej. $q_1 = +5 \text{ nC}$ y $q_2 = +5 \text{ nC}$) y mides el campo exactamente en el centro, el valor será $0 \text{ N/C}$. Esto no es un error de la simulación, es una demostración perfecta de la física vectorial.
- Vector 1: La carga de la izquierda empuja hacia la derecha ($\vec{E}_1$).
- Vector 2: La carga de la derecha empuja hacia la izquierda con la misma fuerza ($\vec{E}_2$).
⚖️ Equilibrio Electrostático
En Aulaquest, calculamos la suma vectorial precisa:
$\vec{E}_{total} = \vec{E}_1 + (-\vec{E}_1) = 0$
Este punto se conoce como punto neutro. Si colocaras una carga de prueba ahí, no sentiría ninguna fuerza neta, quedando en perfecto equilibrio.
💡 ¿Y si las cargas fueran opuestas?
¡Cuidado! Si las cargas fueran de signo distinto (ej. $+$ y $-$), los campos en el centro no se cancelarían, sino que se sumarían, creando un campo muy intenso apuntando hacia la carga negativa. El cero solo ocurre en el centro cuando hay simetría perfecta de cargas iguales.
🚀 El Siguiente Nivel: Visualiza el Campo Eléctrico
Has visto la fuerza. Ahora, visualiza el poder invisible que la genera. Esta es nuestra simulación insignia: mueve cargas y observa en tiempo real cómo el campo eléctrico cobra vida y se deforma a tu antojo.
Simulador de Campo Eléctrico
🔬 Domina la Suite Completa de Electrostática
La fuerza de Coulomb y el Campo Eléctrico son solo el principio. Prepárate para el siguiente nivel con nuestros laboratorios de la Ley de Gauss y Condensadores. Visualiza el flujo, calcula el campo en superficies y diseña circuitos.
Explorar la serie de ElectrostáticaEsta guía está diseñada para docentes de Física de bachillerato y primeros cursos universitarios. El objetivo es usar el Simulador de Ley de Coulomb de Aulaquest como un laboratorio de física de alta precisión.
Vamos a trascender la memorización de $F = k \cdot q_1 q_2 / r^2$. Esta guía se enfoca en usar el simulador para descubrir, visualizar y demostrar experimentalmente los conceptos más profundos: la ley $1/r^2$, la prueba por linealización, la 3ª Ley de Newton y los límites de la computación.
Objetivos de Aprendizaje
- Analizar cualitativamente la atracción/repulsión y la relación entre $q_1, q_2, r$ y $F$.
- Verificar la Ley del Inverso al Cuadrado ($F \propto 1/r^2$) usando la gráfica $F \text{ vs } r$.
- Demostrar la ley $1/r^2$ mediante la linealización de datos ($1/|F| \text{ vs } r^2$), una técnica de laboratorio fundamental.
- Validar la Tercera Ley de Newton, demostrando que $|F_{12}| = |F_{21}|$ incluso con cargas muy dispares.
- Introducir el concepto de superposición y "campo nulo" usando la carga de prueba.

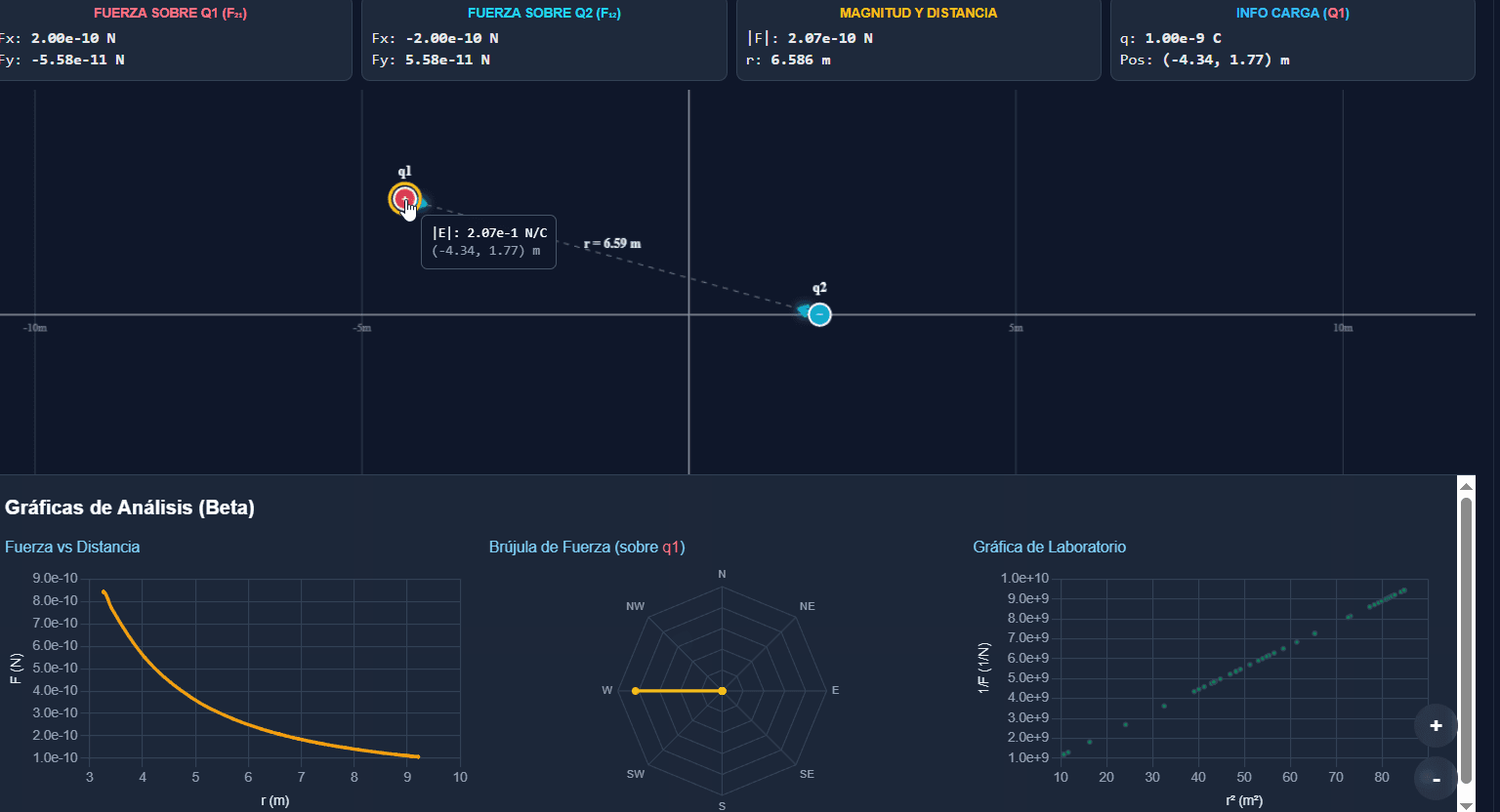

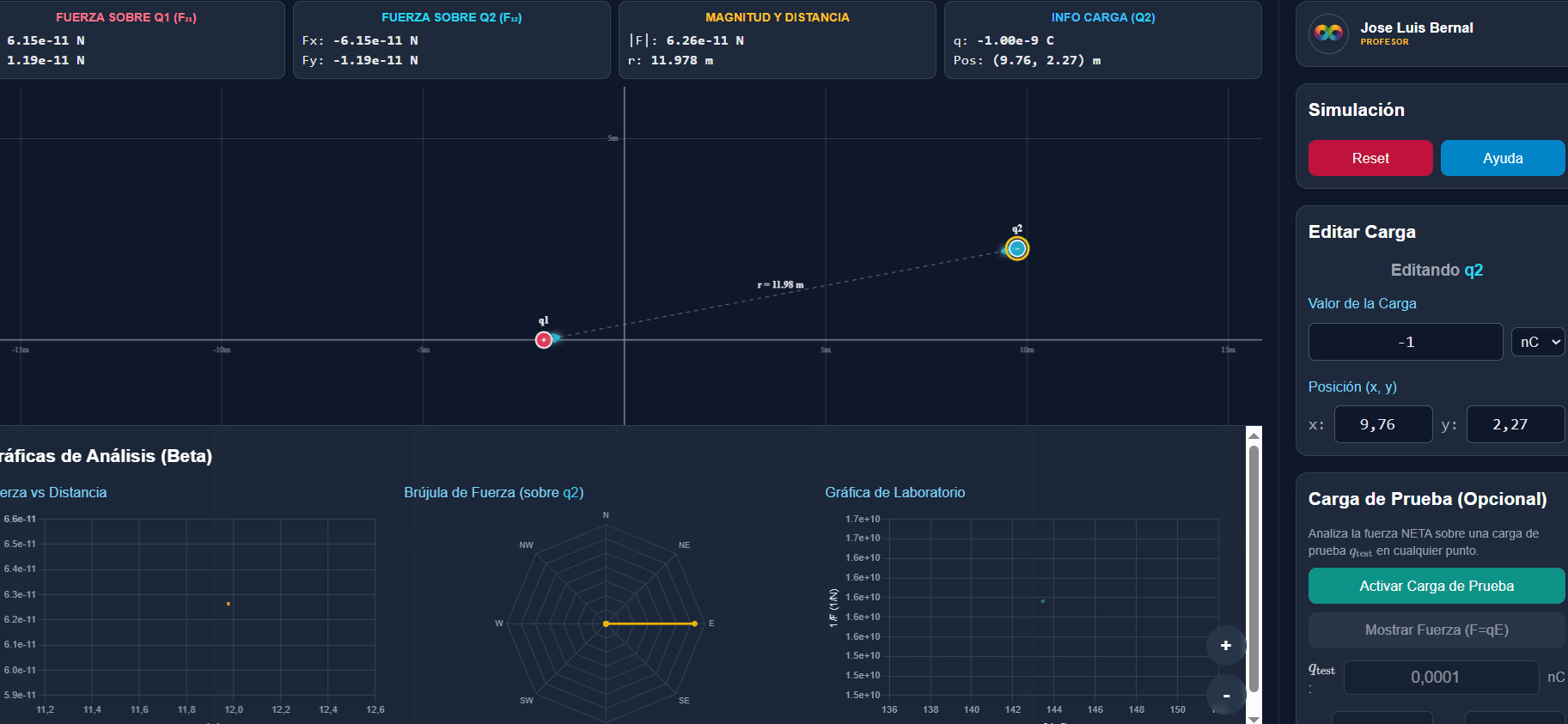

La interfaz es un laboratorio de precisión. Los componentes clave son las cargas, el panel de análisis y las gráficas.
Parámetros Controlables
- Cargas (q1, q2): Se pueden arrastrar libremente. Al hacer clic, se seleccionan para edición.
- Panel "Editar Carga": Permite introducir valores con precisión, incluyendo notación científica (ej.
1.5e-9) y seleccionar unidades (C, mC, µC, nC, pC). - Panel de Análisis (Superior): La "joya" del simulador. Muestra en tiempo real:
- Vectores de fuerza $\vec{F}_{21}$ (sobre q1) y $\vec{F}_{12}$ (sobre q2) con componentes Fx, Fy.
- La magnitud de la fuerza $|F|$.
- La distancia $r$.
- Checkbox "Mostrar Gráficas": Activa las gráficas de análisis en tiempo real: $F \text{ vs } r$ y la gráfica de laboratorio $1/|F| \text{ vs } r^2$.
- Carga de Prueba (q_test): Activa un "sensor" para medir el campo eléctrico neto ($\vec{E}_{\text{neto}}$) en cualquier punto, y la fuerza neta ($\vec{F}_{\text{neta}}$) sobre $q_{\text{test}}$.
Conecta con AulaQuest: Presets
¡Usa los Presets! Antes de la clase, configura un escenario (ej. $q_1 = +2 \text{ nC}$, $q_2 = -5 \text{ nC}$ a $r=3\text{m}$). Genera una URL única desde la simulación y compártela con tus alumnos. Todos empezarán exactamente con el mismo problema, ahorrando tiempo de configuración.
Gestionar mis PresetsActividad 1: Verificando la Ley del Inverso al Cuadrado
Objetivo: Confirmar visualmente que la fuerza colapsa cuadráticamente ($F \propto 1/r^2$), no linealmente.
1. Hipótesis (Debate en Clase)
"Preparamos el simulador con $q_1 = +1 \text{ nC}$ y $q_2 = +1 \text{ nC}$ a una distancia de $r=2\text{m}$. Anotamos la fuerza (ej. $F \approx 2.25 \text{ nN}$).
Ahora, lanzo la pregunta: Si muevo $q_2$ a $r=4\text{m}$ (el doble de distancia), ¿cuál será la nueva fuerza? ¿La mitad? ¿Una cuarta parte?"
Pide que voten. La mayoría de estudiantes sin experiencia previa dirán "la mitad" (pensamiento lineal).
2. Experimentación
- Configura el escenario anterior.
- Activa "Mostrar Gráficas" y asegúrate de estar en la pestaña $F \text{ vs } r$.
- Arrastra lentamente $q_2$ desde $r=2\text{m}$ hasta $r=4\text{m}$.
3. Análisis y Conclusión
Los estudiantes verán dos cosas simultáneamente:
- El punto de datos en la gráfica se moverá perfectamente sobre la curva teórica $1/r^2$.
- El panel de análisis mostrará que la fuerza no es la mitad, sino una cuarta parte de la original (ej. $F \approx 0.56 \text{ nN}$, que es $2.25 / 4$).
Conclusión Docente: "Acabamos de demostrar que la fuerza eléctrica no se debilita linealmente. Duplicar la distancia reduce la fuerza por un factor de $2^2$ (cuatro). Triplicar la distancia la reduciría por $3^2$ (nueve). El simulador lo verifica con precisión."
Actividad 2: La Prueba Definitiva (Linealización)
Objetivo: Demostrar $F \propto 1/r^2$ de forma robusta, como se haría en un laboratorio real, obteniendo una línea recta.
1. El Problema (Concepto)
La curva $F \text{ vs } r$ es bonita, pero ¿cómo sabemos que es $1/r^2$ y no $1/r^{2.1}$? Son casi idénticas. En física experimental, siempre intentamos "linealizar" los datos para que encajen en una ecuación $y = mx + b$. Una línea recta es inconfundible.
2. El Desarrollo Matemático
Partimos de la Ley de Coulomb. Si $q_1$ y $q_2$ son constantes, podemos agruparlas en una constante $C = k |q_1 q_2|$:
$$ |F| = \frac{C}{r^2} $$Para linealizar, invertimos ambos lados de la ecuación:
$$ \frac{1}{|F|} = \frac{r^2}{C} $$Reordenamos para que se parezca a $y = m \cdot x + b$:
¡Este es el "truco"! Si en lugar de graficar $F$ vs $r$, graficamos...
Eje Y = $1/|F|$
Eje X = $r^2$ (¡no $r$!)
...deberíamos obtener una línea recta perfecta que pasa por el origen. La pendiente $m$ de esa recta depende de las cargas.
3. Experimentación (El Momento "Eureka")
- Fija $q_1$ y $q_2$ (ej. $+1\text{nC}$ y $-1\text{nC}$).
- Activa "Mostrar Gráficas" y selecciona la pestaña "1/F vs r²".
- Arrastra $q_2$ por toda la pantalla, cambiando $r$.
Conclusión: Los alumnos verán, asombrados, que no importa dónde muevan la carga, el punto de datos siempre cae sobre una línea recta perfecta. Esta es la demostración experimental más elegante de la Ley del Inverso al Cuadrado.
Actividad 3: Acción-Reacción (3ª Ley de Newton)
Objetivo: Demoler la idea errónea de que la carga "más grande" ejerce más fuerza.
1. El Desafío (Debate en Clase)
Pide a los alumnos que configuren un escenario muy asimétrico:
- $q_1 = +100 \text{ \mu C}$ (Una "bola de cañón")
- $q_2 = -1 \text{ nC}$ (Una "pelota de ping-pong")
Pregunta de debate: "La carga $q_1$ es 100,000 veces mayor que $q_2$. ¿Qué carga sentirá una fuerza mayor? ¿La bola de cañón sobre la pelota, o la pelota sobre la bola de cañón? ¡Voten!"
Casi todos votarán que la pelota ($q_2$) siente una fuerza mayor.
2. La Revelación (El Panel de Análisis)
Pídeles que miren el panel "Análisis de Fuerza" en la parte superior. Verán datos como:
- Fuerza sobre q1 ($F_{21}$): Fx: $5.62\text{ N}$, Fy: $0.00\text{ N}$
- Fuerza sobre q2 ($F_{12}$): Fx: $-5.62\text{ N}$, Fy: $0.00\text{ N}$
¡La magnitud es idéntica! La fuerza que $q_1$ ejerce sobre $q_2$ es exactamente igual en magnitud y opuesta en dirección a la fuerza que $q_2$ ejerce sobre $q_1$.
$$ \vec{F}_{12} = -\vec{F}_{21} $$Conclusión Docente: "Esto es la 3ª Ley de Newton. Las fuerzas siempre vienen en pares iguales y opuestos. La diferencia es que, con esa misma fuerza, la 'pelota de ping-pong' ($q_2$) saldría disparada (gran aceleración), mientras que la 'bola de cañón' ($q_1$) apenas se movería ($a = F/m$)."
Actividad 4: Superposición en 2D (Geometría)
Objetivo: Comprender la suma vectorial de fuerzas eléctricas en un plano bidimensional utilizando el "Modo Superposición".
1. El Reto (El Triángulo Rectángulo)
Plantea a tus alumnos el siguiente sistema geométrico de 3 cargas (un clásico de exámenes de acceso a la universidad):
- $q_1 = +4 \text{ \mu C}$ situada en el origen $(0,0)$.
- $q_2 = -3 \text{ \mu C}$ situada en el eje Y, en $(0, 3)$.
- $q_3 = +2 \text{ \mu C}$ situada en el eje X, en $(4, 0)$.
Pregunta: "¿Cuál es la magnitud absoluta y el ángulo de inclinación de la Fuerza Neta resultante sobre la carga $q_1$ en el origen?"
2. Resolución Teórica vs Práctica
En el papel, el alumno se enfrenta a un desafío de trigonometría. Tendrá que calcular las magnitudes individuales $F_{21}$ y $F_{31}$, aplicar el Teorema de Pitágoras ($|\vec{F}| = \sqrt{F_x^2 + F_y^2}$) y usar la arcotangente para hallar el ángulo.
La magia del Simulador: Autocorrección Visual
Pide a los alumnos que abran Aulaquest, activen la casilla "Modo Superposición" e inyecten las 3 cargas en esas coordenadas exactas.
Al hacer clic sobre $q_1$, el simulador trazará instantáneamente los vectores translúcidos individuales, y levantará el imponente vector ámbar de la Fuerza Neta. El HUD superior y la Brújula de Fuerza les darán la solución analítica exacta al instante. Es la herramienta definitiva para que el alumno compruebe si sus cálculos manuales en casa son correctos.
Usa la simulación para crear debates profundos y conectar con los límites de la física y la computación.
Ideas para Debates Avanzados en Aulaquest
Pregunta: "Pongan $q_1 = +4 \text{ nC}$ y $q_2 = +1 \text{ nC}$ separadas por, digamos, 6 metros. El punto donde $\vec{E}_{\text{neto}} = 0$ no está en el medio. ¿Dónde está? ¿Más cerca de la carga grande o de la pequeña?"
Respuesta: Debe estar más cerca de la carga pequeña ($+1 \text{ nC}$) para que su campo más débil pueda cancelar al campo más fuerte de $q_1$.
Reto: Pide a los alumnos que usen la "Carga de Prueba ($q_{\text{test}}$)" como un "detector de fantasmas" para "cazar" el punto exacto donde el vector $\vec{E}$ desaparece. (Pista matemática: $k(4)/x^2 = k(1)/(6-x)^2 \rightarrow 2/x = 1/(6-x) \rightarrow 12-2x = x \rightarrow x=4$. A 4m de la carga de +4nC).
¡Crea tu propia Actividad!
¡Esta simulación está vinculada a tu panel de Actividades de Aulaquest! Es la herramienta perfecta para el "Debate 2".
Crea una actividad, pon una captura de pantalla del escenario y pregunta: "Usando la Carga de Prueba, encuentra las coordenadas (x, y) donde el campo eléctrico es cero. Adjunta tu resultado". Recibirás las respuestas de tus estudiantes en directo en tu panel de profesor.
