Simulador de Péndulos Acoplados
📎 Código para incrustar
¿Eres profe, divulgador o webmaster?
Puedes incrustar esta simulación en tu web o blog sin problema.
Solo pedimos dos cosas básicas:
- ✅ Que cites la fuente: AulaQuest.com
- 🚫 Que no la uses con fines comerciales
Este es el código que puedes copiar:
<iframe src="https://aulaquest.com/s/fisica/pendulos/pendulos-acoplados.php"
width="100%"
height="560"
style="border: 1px solid #ccc; border-radius: 8px;"
allowfullscreen
title="Simulador de Péndulos acoplados"></iframe>🔭 ¿Qué es un simulador de péndulos acoplados?
Un sistema de péndulos acoplados consta de dos o más péndulos conectados entre sí, generalmente por un resorte (muelle) flexible. A diferencia de un péndulo simple, aquí el movimiento de uno afecta directamente al otro.
Este laboratorio virtual te permite visualizar cómo la energía viaja de una masa a otra a través del muelle. Es un modelo fundamental en física para entender fenómenos complejos como:
- Las vibraciones moleculares en química (enlaces atómicos).
- La propagación del sonido y ondas mecánicas.
- La resonancia en estructuras e ingeniería.
🚀 Pruébalo en la simulación:
En el panel de la derecha, asegúrate de estar en "Movimiento Real". Arrastra la bola azul (P1) hasta 15° y suéltala sin tocar la violeta. Observa cómo la azul se frena poco a poco mientras la violeta empieza a moverse "mágicamente".
🌊 ¿Qué son los "Batidos" y por qué se transfiere la energía?
El fenómeno más llamativo de este sistema son los batidos (o pulsaciones). Ocurre cuando dos ondas de frecuencias muy similares se superponen.
En nuestra simulación, verás que la amplitud de los péndulos crece y decrece periódicamente. Esto sucede porque el sistema no tiene una única frecuencia de vibración, sino dos frecuencias muy cercanas compitiendo entre sí.
Fig 1. Gráfica de posición mostrando el patrón de batido característico.
Explicación de Energía: Cuando el Péndulo 1 se detiene momentáneamente, ha transferido toda su Energía Cinética ($K$) y Potencial ($U$) al Péndulo 2 y al muelle. Si no hay fricción (damping = 0), esta energía baila eternamente de un lado a otro.
⚖️ ¿Qué son los Modos Normales de Vibración? (Teoría Avanzada)
Cualquier movimiento complejo (y caótico) de estos péndulos es, en realidad, la suma matemática de dos movimientos simples y puros llamados Modos Normales.
Modo Simétrico (En Fase):
Ambos péndulos se mueven juntos ($\theta_1 = \theta_2$). El muelle no se estira ni comprime, por lo que no ejerce fuerza. Oscilan con la frecuencia natural de la gravedad:
Modo Antisimétrico (Opuesto):
Se mueven en espejo ($\theta_1 = -\theta_2$). El muelle se comprime y estira al máximo, añadiendo una fuerza extra que acelera el movimiento (mayor frecuencia):
👨🏫 Reto para clase:
Usa el panel lateral para seleccionar "Modo 2: Opuesto". Fíjate en el cronómetro o en la gráfica: verás que las oscilaciones son más rápidas que en el Modo 1. Aumenta la constante del muelle ($k$) y verás cómo la diferencia de velocidad se hace más extrema.
⚡ Análisis Gráfico: Conservación de la Energía
Una de las utilidades más potentes de este simulador es verificar la Ley de Conservación de la Energía mecánica.
En la gráfica superior (similar a la que verás en la pestaña "Gráficas" del simulador):
- Línea Roja (K1): Energía del péndulo 1.
- Línea Violeta (K2): Energía del péndulo 2.
- Línea Gris (Total): Suma de todas las energías.
Observa cómo K1 y K2 son opuestas: cuando una baja, la otra sube. Sin embargo, la línea gris se mantiene plana y constante, demostrando que la energía no se crea ni se destruye, solo se transforma.
¿Sabías que el universo vibra igual que estos péndulos?
Desde la estructura de los puentes hasta los electrones en un superconductor, el concepto de "modos normales" explica por qué el mundo no se desmorona. Descubre la conexión secreta entre la música y la física cuántica.
Leer artículo completo →Guía Docente: Péndulos Acoplados
Esta guía está diseñada para maximizar el uso del Simulador de Péndulos Acoplados en el aula. Lejos de ser una simple animación, esta herramienta integra un motor físico RK4 de alta precisión que permite explorar desde conceptos básicos de energía hasta sistemas dinámicos no lineales.
El sistema de péndulos acoplados es el "siguiente paso lógico" tras el oscilador armónico simple. Sin embargo, dibujarlo en la pizarra es estático y resolver las ecuaciones diferenciales en tiempo real es imposible. Esta herramienta cierra esa brecha, permitiendo a los alumnos "ver" las matemáticas.
Objetivos de Aprendizaje
- Visualizar la transferencia de energía (Resonancia y Batidos) de forma intuitiva.
- Comprender los Modos Normales como los "átomos" fundamentales de cualquier oscilación compleja.
- Introducir el Espacio de Fases y la topología de los sistemas dinámicos (atractores y ciclos límite).
💡 Truco Pro: ¡El Simulador "2 en 1"!
¿Necesitas explicar el Péndulo Simple (4º ESO) y no quieres que el muelle distraiga a los alumnos?
Ve al panel de control y ajusta la constante del muelle a cero (k = 0). ¡El muelle desaparecerá! Ahora tienes dos péndulos independientes perfectos para comparar cómo la longitud ($L$) afecta al periodo ($T$) lado a lado.
Actividad 1: "El Vampiro de Energía" (Lectura de Gráficas)
Nivel: Bachillerato (Física de 2º)
Conceptos: Resonancia, Conservación de Energía.
🧪 El Experimento
Configura un muelle suave ($k \approx 2.0$). Suelta el Péndulo 1 desde 15° y deja el Péndulo 2 quieto. Observa qué pasa a los 30 segundos.

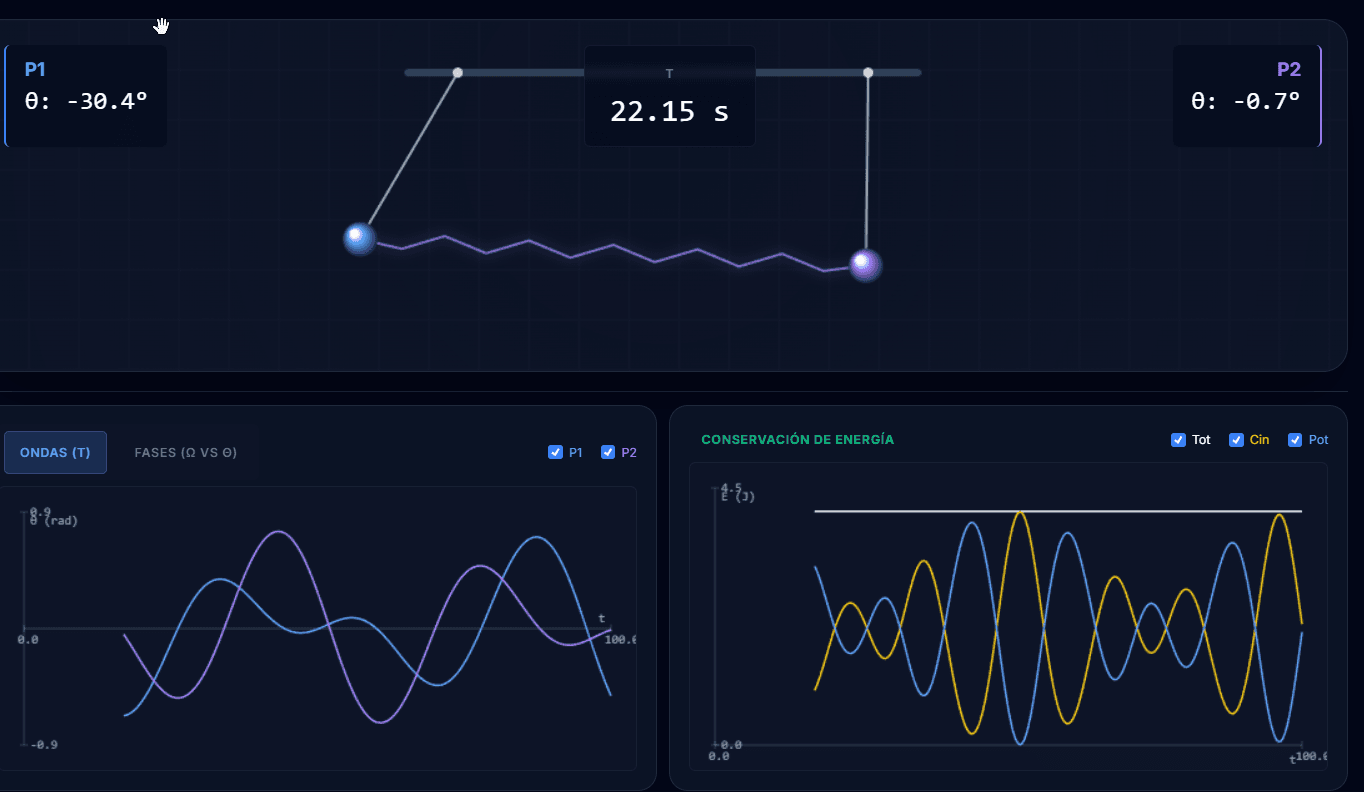

📊 Guía de Interpretación: ¿Qué estoy viendo?
Aquí vemos la forma del movimiento.
- La "Envolvente": La amplitud no es constante. Sube y baja suavemente.
- La Pista Visual: Fíjate cómo cuando la onda azul (P1) se "apaga", la morada (P2) se "enciende". ¡Esto es el batido!
Aquí vemos la causa física.
- El Cruce: Las líneas Amarilla ($K_{cin}$) y Azul ($K_{pot}$) se cruzan como tijeras. Lo que pierde uno, lo gana el otro.
- El Techo Plano: La línea blanca superior ($E_{total}$) es recta. La energía se conserva.
Actividad 2: Diagrama de Cuerpo Libre (Las 3 Fuerzas)
Objetivo: Aplicar la 2ª Ley de Newton rigurosamente, identificando todas las fuerzas que aparecen en el simulador.
Momento A: Justo en la Vertical (Abajo del todo)
La velocidad es máxima. ¿Cuánto vale la Tensión?
PROYECCIÓN RADIAL (VERTICAL):
$$ \sum F_R = T - mg = m \frac{v^2}{L} $$DESPEJAMOS:

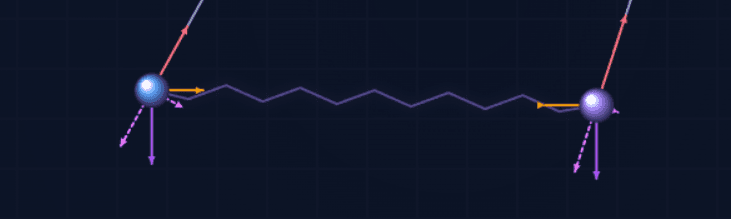

$$ T = mg + m \frac{v^2}{L} $$*Nota: En la vertical, la fuerza del muelle (Naranja) es horizontal, por lo que no afecta a la Tensión (es perpendicular).
Momento B: Cayendo con Ángulo ($\theta$)
Aquí usamos Ejes Intrínsecos (alineados con la cuerda). El peso y el muelle molestan.
1. DESCOMPONEMOS EL PESO:
La parte que "tira hacia fuera" de la cuerda es $mg \cos \theta$.
2. SUMA DE FUERZAS RADIALES:
$$ T - mg \cos \theta \pm F_{muelle, R} = m \frac{v^2}{L} $$Actividad 2: Los Modos Normales (La armonía del sistema)
Nivel: Universidad / Bachillerato Avanzado
🎓 Nota para el Profe: ¿Qué buscamos aquí?
En la actividad anterior vimos el "lío" de energías pasando de un lado a otro (batidos). Aquí queremos enseñar el orden.
El objetivo es que el alumno descubra que existen dos formas especiales de mover los péndulos donde no se molestan el uno al otro. En estos modos, no hay traspaso de energía; cada uno se queda con la suya.
"El muelle suele transferir energía entre los péndulos. ¿Sois capaces de moverlos de tal forma que el muelle no logre pasar energía de uno a otro?"
🧪 El Experimento: Los dos movimientos "puros"
Pide a los alumnos que usen los botones de modos normales: Modo1 y Modo 2:
Ambos péndulos se mueven exactamente igual ($\theta_1 = \theta_2$).
- El truco visual: Fíjate en el muelle. No se deforma. Mantiene su longitud natural.
- La Física: Como el muelle no trabaja ($k$ no afecta), es como si no existiera.
FRECUENCIA LENTA
$$ \omega_1 = \sqrt{\frac{g}{l}} $$Solo depende de la gravedad
Se mueven en direcciones opuestas ($\theta_1 = -\theta_2$).
- El truco visual: El muelle sufre mucho. Se estira y comprime al máximo ($2x$).
- La Física: El muelle añade una fuerza extra fuerte, haciendo el sistema más "rígido".
FRECUENCIA RÁPIDA
$$ \omega_2 = \sqrt{\frac{g}{l} + \frac{2k}{m}} $$Gravedad + Muelle extra
Diles que miren la gráfica de Energías ($E$ vs $t$) en estos modos. Verán dos cosas clave:
- Suma Total: La energía total es una línea recta horizontal (Conservación).
- No hay intercambio: A diferencia de los batidos, aquí uno no le "roba" altura al otro. Las energías individuales oscilan pero mantienen su máximo constante.
¿Y el caos de antes? Explícales que cualquier movimiento loco que vean no es más que una mezcla (suma) de estos dos movimientos puros ocurriendo a la vez.
Analogía musical: El Modo 1 es una nota DO. El Modo 2 es una nota MI. Los "batidos" son lo que escuchas cuando tocas ambas teclas juntas en el piano.
Actividad 4: Espacio de Fases, Caos y No-Linealidad
Nivel: Física Avanzada / Sistemas Dinámicos
🧭 Exploración Topológica: El Espacio de Fases
Para entender la topología del movimiento, debemos abandonar la gráfica temporal ($t$ vs $\theta$) y pasar al Espacio de Fases ($\omega$ vs $\theta$).
Acción: Abre el panel de gráficas y selecciona la pestaña "Fases ($\omega$ vs $\theta$)".
Caso 1: Sistema Ideal (Conservativo)
Pon el rozamiento (damping) a 0.
- Observa cómo el sistema traza órbitas cerradas.
- Si hay batidos, verás figuras complejas (curvas de Lissajous) que nunca se cruzan a sí mismas.
- Concepto clave: Esto visualiza el Teorema de Liouville (conservación del volumen en el espacio de fases).
Caso 2: Atractores (Disipativo)
Añade un poco de fricción ($\gamma \approx 0.1$).
- Las órbitas cerradas se rompen.
- Se convierten en espirales que convergen inevitablemente hacia el centro $(\omega=0, \theta=0)$.
- Concepto clave: El origen actúa como un Atractor de Punto Fijo.
Muchos textos dicen que a grandes amplitudes el sistema se vuelve caótico inmediatamente. Sin embargo, si usas el "Modo 1" o "Modo 2" a 45° (amplitud media-alta), verás que la órbita en el espacio de fases sigue siendo una curva cerrada.
¿Por qué? Porque los Modos Normales son soluciones estables incluso en el régimen no lineal inicial (aunque su forma se distorsiona y dejan de ser elipses perfectas).
🔥 Reto Final: La No-Linealidad y el Caos
Para ver verdadero caos (Mixing), debemos romper la simetría a altas energías.
🧪 El Experimento:
- Activa el modo "Movimiento Real" (no linealizado).
- Sube la constante del muelle a $k \approx 5.0$.
- El Truco: Lleva el Péndulo 1 al máximo (90°) y deja el Péndulo 2 en 0°.
- Observa la gráfica de fases.
Observación: Al soltar, la transferencia de energía es errática. La gráfica ya no dibuja elipses ni espirales limpias, sino una "maraña" de trayectorias (estropajo) que nunca se repiten.
Conclusión: La no-linealidad del seno ($\sin\theta$) acopla los modos de forma compleja. El sistema muestra sensibilidad extrema a las condiciones iniciales: esto es Caos Determinista.
🛠️ Herramientas Docentes
Transforma esta simulación en una unidad didáctica completa.
📦 Actividad: "La Caja Negra"
Usa los Presets para crear un reto de ingeniería inversa. Tus alumnos actuarán como investigadores.
- Configura una $k$ secreta (ej: 7.5 N/m).
- Oculta el panel de "Configuración Física".
- Genera un enlace mágico (Preset).
- Misión: Deben hallar la $k$ midiendo solo el periodo de los batidos.
Simplifica la Interfaz
¿Tus alumnos se pierden con tantos datos? Oculta paneles (como el Espacio de Fases o Vectores) para focalizar la atención en lo básico.
Laboratorios Evaluables
Asocia la simulación a una ficha digital. Recibe gráficas, tablas y respuestas de tus alumnos y califica todo en un solo lugar.
"Convierte la curiosidad en nota académica."
