title="Simulador de movimiento armónico simple MCU-MAS"></iframe>Teoría Rápida: MCU vs MAS
Aprender la física del Movimiento Armónico Simple no va de memorizar ecuaciones gigantes. Va de entender de dónde salen. En este simulador descubrirás que un muelle oscilando es, en realidad, un objeto dando vueltas en círculo. ¡Usa esta guía para destripar la simulación!
📏 El ADN de la Onda (A, T, ω, φ) Fundamentos
Toda oscilación se define por un puñado de variables que dictan su comportamiento en el espacio y en el tiempo.
La Fase Inicial ($\phi$): El botón del tiempo
La fase inicial solo nos dice en qué punto exacto de la curva estaba el objeto cuando pulsaste el cronómetro ($t=0$). Si empiezas a medir cuando la bola está arriba del todo, hay un "desfase".
🎯 Misión en el Simulador
Busca el selector de Fase ($\phi$) y cámbialo a $\pi/2$ rad ($90^\circ$). Fíjate cómo la partícula arranca ahora desde la posición más alta. ¡Felicidades, acabas de transformar una gráfica Seno en una gráfica Coseno sin tocar ni un solo número matemático!
🎡 El Secreto: La Sombra del Círculo Física
Imagina que estás viendo una noria de feria de perfil, desde muy lejos. No verás un círculo, solo verás las cabinas subir y bajar en línea recta. Eso es exactamente la conexión geométrica del M.C.U. y el M.A.S.
Esta es la ecuación de posición. En trigonometría básica, el Seno de un ángulo nos da la altura de un triángulo. Por eso, al multiplicar el Radio ($A$) por el Seno del ángulo de giro ($\omega t$), obtenemos exactamente la altura vertical del resorte en cualquier instante.
👁️ Misión en el Simulador

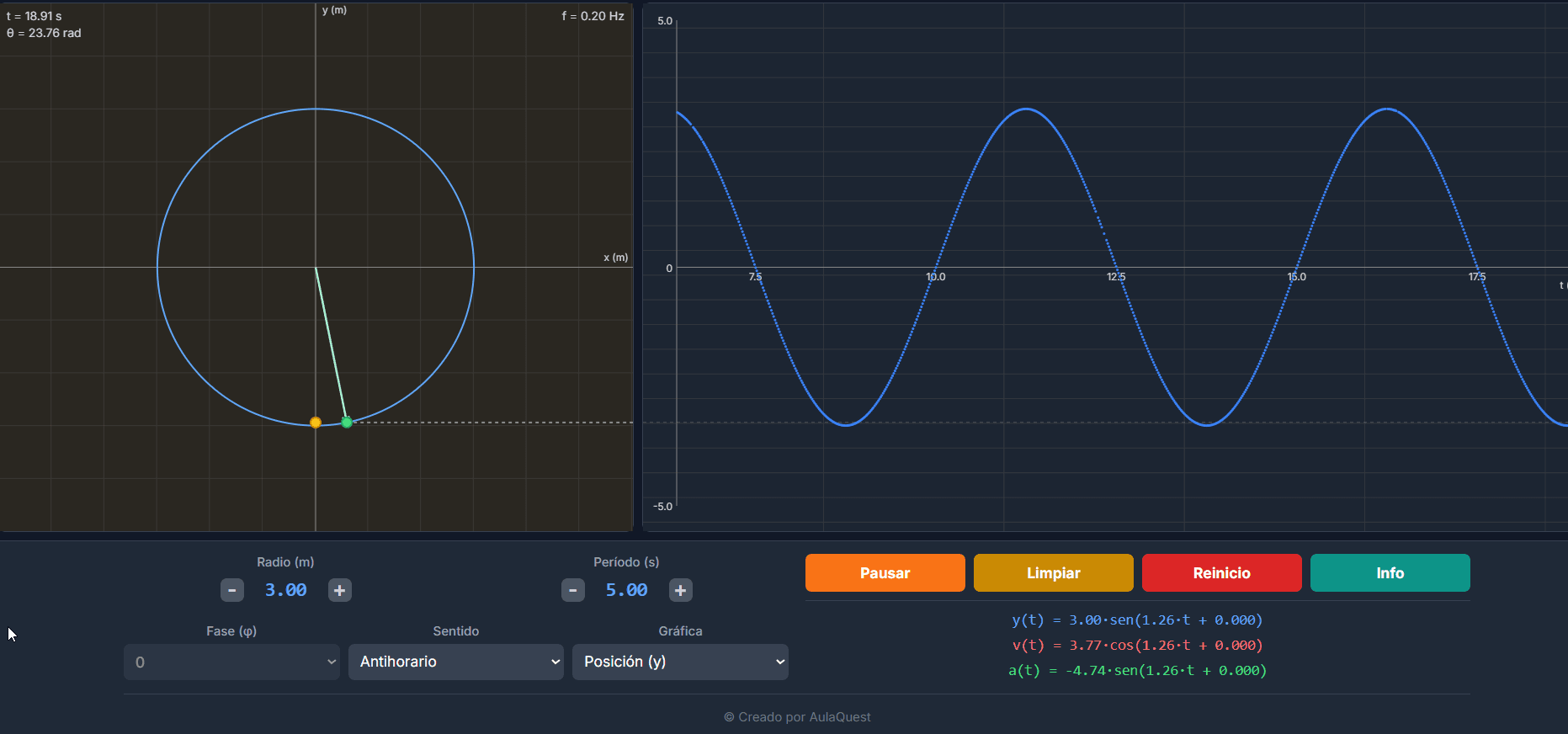

Activa el modo de vista "Ambos" (Círculo + Gráfica). Fíjate en la línea punteada gris horizontal que conecta la bola verde del círculo con la bola amarilla de la gráfica. Verás que son la misma partícula, solo que una vista en 2D y la otra desplegada en el tiempo.
🎢 Cinemática: Velocidad y Aceleración Cinemática
En el movimiento de un resorte, la velocidad y la aceleración cambian constantemente. ¡Nunca son uniformes!
Truco para exámenes:
- Cuando el resorte pasa por el centro ($y=0$), va a máxima velocidad, pero su aceleración es cero (nadie tira de él).
- Cuando llega a los extremos (arriba o abajo), se frena por completo ($v=0$), pero la fuerza y aceleración de retroceso son máximas.
🛑 Misión en el Simulador
Selecciona la "Vista Principal: Velocidad". Verás que la gráfica roja (velocidad) no cuadra con la posición del muelle. Cuando el muelle está en el origen (cruzando la línea central), ¡la curva roja de velocidad está en lo más alto de su pico!
⚡ Dinámica: La Energía Nunca Muere Dinámica
En un sistema ideal sin rozamiento, la Energía Mecánica Total ($E_m$) es intocable. El resorte simplemente juega a pasarse esa energía de un bolsillo a otro: de Cinética (movimiento) a Potencial Elástica (tensión).
La constante de rigidez del resorte ($k$) no es mágica. Está atada matemáticamente a cuánta masa le cuelgues y a lo rápido que quieres que oscile: $$k = m \cdot \omega^2$$
🔋 Misión en el Simulador
Abre la Tarjeta de Energía y baja el deslizador de Masa. Observa cómo el simulador baja instantáneamente el valor de "$k$" para que el período se mantenga igual. Luego mira las barras de energía: suben y bajan como un balancín, pero la Energía Total ($E_m$) ni se inmuta.
📈 La Tangente: Derivadas Visuales Avanzado
Las derivadas suelen asustar en matemáticas, pero en física tienen un significado físico real: nos dicen a qué ritmo cambia algo. La derivada de la posición ($dy/dt$) es simplemente la Velocidad.
Geométricamente, la derivada es la "pendiente" (inclinación) de una línea tangente a la curva en cualquier punto.
📐 Misión en el Simulador
1. Ve a la tarjeta de Configuración y activa "Tangente dy/dt".
2. Avanza la simulación paso a paso con el botón de "Saltar" junto al Play.
3. Observa la línea recta que se dibuja sobre la onda azul. Cuando estás en el pico de la onda, la línea está plana (pendiente cero = velocidad cero). Cuando cruzas el centro, la línea está súper empinada (pendiente máxima = velocidad máxima).
📐 Vectores: Fuerzas Descompuestas Pro
¿De dónde sale la aceleración variable del resorte? En el Movimiento Circular, siempre hay una Aceleración Centrípeta ($a_c$) tirando constantemente hacia el centro del círculo para que el objeto gire.
Como las fuerzas se pueden "romper" (descomponer) en ejes X e Y usando trigonometría, la fuerza vertical del muelle no es más que un trozo de esa fuerza circular.
🚀 Misión en el Simulador
Pon la vista en "Aceleración" y activa "Vectores XY". Fíjate en la flecha de la bola en el círculo: tiene dos sombras punteadas. Observa cómo la "sombra" vertical (eje Y) empareja al 100% en tamaño y dirección con la flecha verde de la aceleración del resorte. ¡Acabas de ver la física vectorial en acción!
Laboratorio Cinemático: Simulador de MCU-MAS
Una herramienta diseñada para demostrar en tiempo real que el Movimiento Armónico Simple de un resorte no es más que la proyección matemática exacta del Movimiento Circular Uniforme.
⚙️ Motor Analítico: Transparencia Total
Aulaquest ejecuta un laboratorio de cinemática determinista directamente en tu navegador. Cada oscilación, cada vector y cada gráfica se calcula frame a frame resolviendo en vivo las ecuaciones trigonométricas del movimiento para ofrecerte datos empíricos reales.
📐 Análisis Dinámico de la Onda
El simulador permite conmutar entre la comprensión geométrica de la posición y la lectura analítica de la velocidad instantánea, cambiando la forma en la que tus alumnos perciben el cálculo.
🧪 Herramientas del Laboratorio Virtual
Este entorno te habilita para abandonar la tiza y resolver problemas de forma empírica:
Pausa el reloj interno y avanza fotograma a fotograma en incrementos de milisegundos para leer datos exactos en $t = 1.25s$. Adiós a las aproximaciones.
Activa los vectores para que tus alumnos observen cómo la aceleración centrípeta del M.C.U. se descompone y proyecta sobre el resorte.
El sistema recalcula la constante elástica ($k = m \cdot \omega^2$) al vuelo y grafica cómo la Energía Mecánica permuta constantemente entre cinética y potencial.
Objetivo: Romper la barrera abstracta. Conseguir que comprendan el movimiento ondulatorio de forma intuitiva, sin que las matemáticas se interpongan.
El Escenario: Recrear el famoso experimento de Walter Levin en el MIT, donde se apagan las luces y se demuestra que girar y oscilar son dos caras de la misma moneda.
- Inicio: Selecciona la vista de "Posición" en el Simulador de MCU-MAS.
- Observa: Pide a los alumnos que sigan la línea horizontal entre la partícula que gira en el círculo y el bloque amarillo del resorte.
- La Frecuencia: Aumenta la velocidad (RPM). ¿Se desfasan en algún momento?
El Escenario: "¿Por qué unas fórmulas usan Seno y otras Coseno?". Un clásico dolor de cabeza que resolvemos con un deslizador.
- Setup: Activa el interruptor de "Onda Fantasma".
- Desfase Inicial: Ve al control de "Fase Inicial" y ponlo a $90^\circ$ ($\pi/2$ radianes).
- Análisis: Dale a Play y observa desde dónde arranca la gráfica principal.
El Reto: Resolver un problema clásico: "Un muelle oscila con una amplitud de $2m$ y un periodo de $4s$. Calcula su elongación en $t=1.25s$."
- Configuración: Ajusta la Amplitud a $2$ y el Período a $4s$.
- Los Cálculos: Haz que la clase lo resuelva en papel ($\omega = \pi/2$ rad/s).
- La Verdad: Usa el botón de avance fotograma a fotograma (junto al Play) hasta clavar el contador en $t=1.25$.
- Recuento: Lee el panel. Si han calculado bien, el valor $Y$ de sus hojas coincidirá al milímetro.
El Reto: Demostrar que cambiar la masa de un muelle afecta al sistema, obligando a cambiar la dureza del mismo si queremos mantener el mismo periodo.
- Abre el panel de Energía.
- Paso 1: Fija el Período a un valor constante (ej. $2s$). Apunta el valor de la constante elástica ($k$).
- Paso 2: Desliza el control de "Masa" hacia arriba.
- Verificación: Observa cómo el valor de $k$ aumenta automáticamente para compensar, y cómo las barras de energía cinética y potencial se disparan.
Abstracción Analítica. Aquí fusionamos la trigonometría con las derivadas y los vectores de fuerza para encontrar el origen de las ecuaciones de movimiento.
Geometría de la Derivada
Relación Velocidad-PendienteEl Problema: ¿Cómo demostrar que una función coseno es realmente la tasa de cambio de una función seno sin usar límites matemáticos abstractos?
- Preparación: Muestra la gráfica "Posición" a velocidad lenta.
- La Herramienta: Activa el interruptor "Mostrar Tangente".
- Observación: Pausa la simulación en el origen ($y=0$). La recta tangente está inclinadísima: Velocidad Máxima.
- Contraste: Avanza fotograma a fotograma hasta la cresta de la ola ($y=A$). La recta queda totalmente horizontal. Pendiente cero. Velocidad cero.
Aceleración Intrínseca
Aceleración Centrípeta vs RestitutivaConcepto: El objeto del círculo no acelera linealmente, solo cambia de dirección. ¿Cómo es que genera una aceleración variable en el resorte?
Aceleración que apunta al centro del círculo
- Fase 1: Activa "Ver Componentes XY".
- Fase 2: Observa el vector rojo (Aceleración). En el círculo, siempre mide lo mismo pero apunta rotando.
- Fase 3: Sigue su "sombra" proyectada sobre el eje Y.
- Conclusión: En los extremos, toda la flecha apunta hacia el centro (Aceleración máxima). En el origen, la flecha está horizontal y su sombra Y es nula.
Deducción de la Ley de Hooke
Cómo conectar las fuerzas circulares con las elásticas.
El planteamiento de pizarra: Demostrar mediante la simulación de MCU-MAS que la constante de un resorte ($k$) depende de la frecuencia al cuadrado.
- Analizaremos el movimiento desde dos enfoques distintos.
- Enfoque 1: Cinemática (Proyección del Círculo).
- Enfoque 2: Dinámica (Las fuerzas de Newton en el resorte).
- Uniremos ambas realidades.
Del análisis vectorial del simulador sabemos que la aceleración vertical es la proyección del vector centrípeto.
Sabiendo que $a_c = \omega^2 A$ y que $\sin(\theta) = y/A$...
Por la Segunda Ley de Newton sabemos que $\Sigma F = m \cdot a$. Y por la Ley de Hooke sabemos que $F = -k \cdot y$.
Despejando la aceleración de esta fuerza física real...
Dado que ambas aceleraciones describen exactamente el mismo movimiento (el bloque verde subiendo y bajando en el simulador), las igualamos:
$$ -\omega^2 \cdot y = -\frac{k}{m} y $$Las posiciones $y$ se cancelan, los signos se anulan, y nos queda la relación fundamental que gobierna el simulador:
$$ \omega^2 = \frac{k}{m} \rightarrow k = m \cdot \omega^2 $$Mostrar estas derivaciones en una pizarra produce miradas perdidas. Mostrarlas sobre el simulador, activando la "Onda Fantasma" y la "Descomposición Vectorial", convierte una obligación matemática en una consecuencia lógica visual. Esa es la verdadera potencia didáctica de integrar herramientas de laboratorio virtual en tu metodología de Bachillerato.
Tu Clase, Tus Reglas.
No te adaptes al simulador, haz que el simulador se adapte a ti. Guarda "Presets" configurando valores iniciales, oculta las fórmulas o paneles que no quieras que vean y crea un enlace único para que tus alumnos aterricen en el experimento exacto que has planificado.
⚡ Diseñar mi Experiencia de ClaseMas simulaciones en Física
Tu Laboratorio de Vibraciones y Ondas

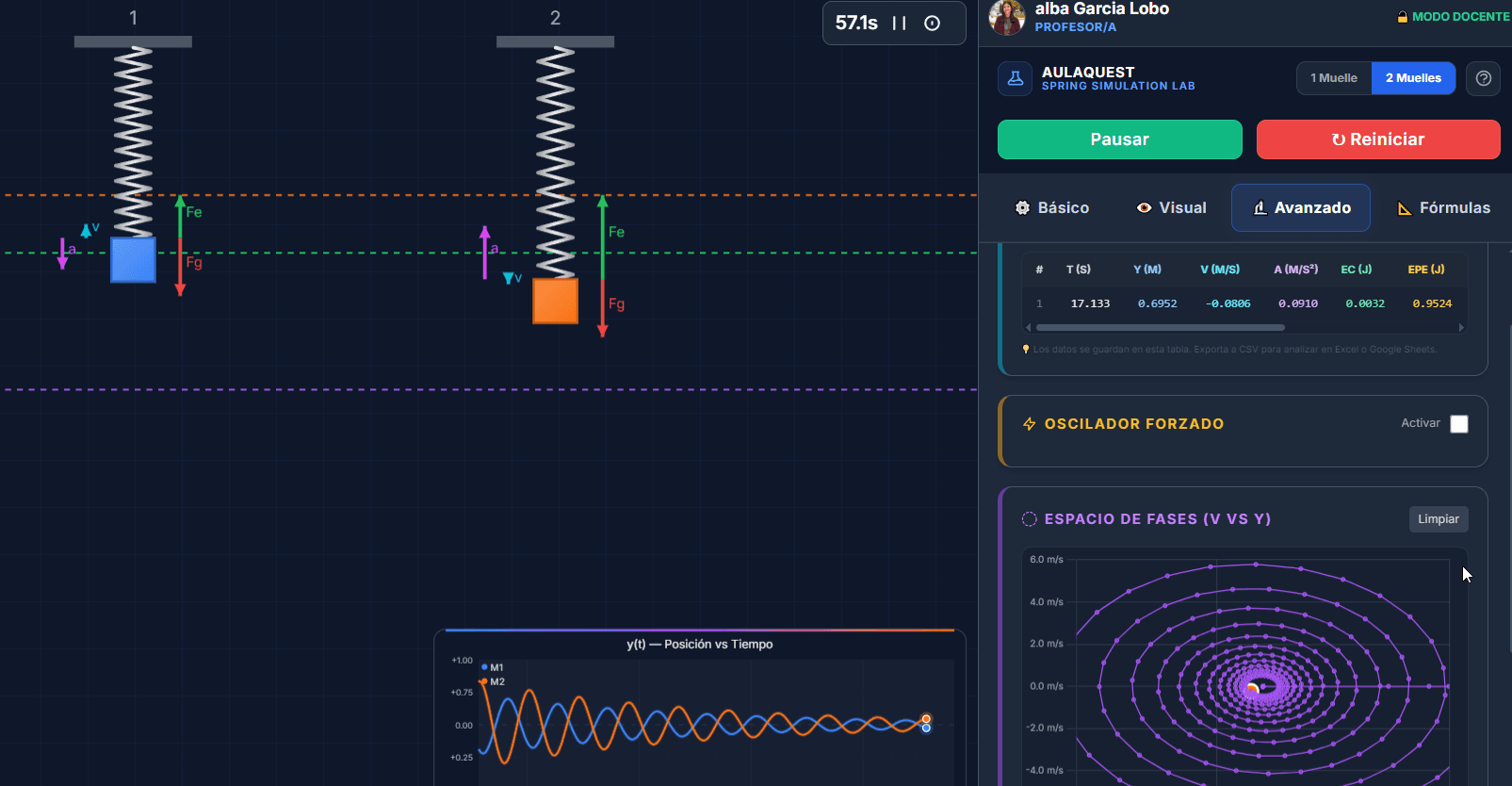

No te quedes solo en la fórmula. Desde la perfección del Movimiento Armónico Simple y el péndulo simple, hasta el reto analítico de los péndulos acoplados. Visualiza cómo se propaga la energía y domina la física de las oscilaciones de forma totalmente interactiva.
