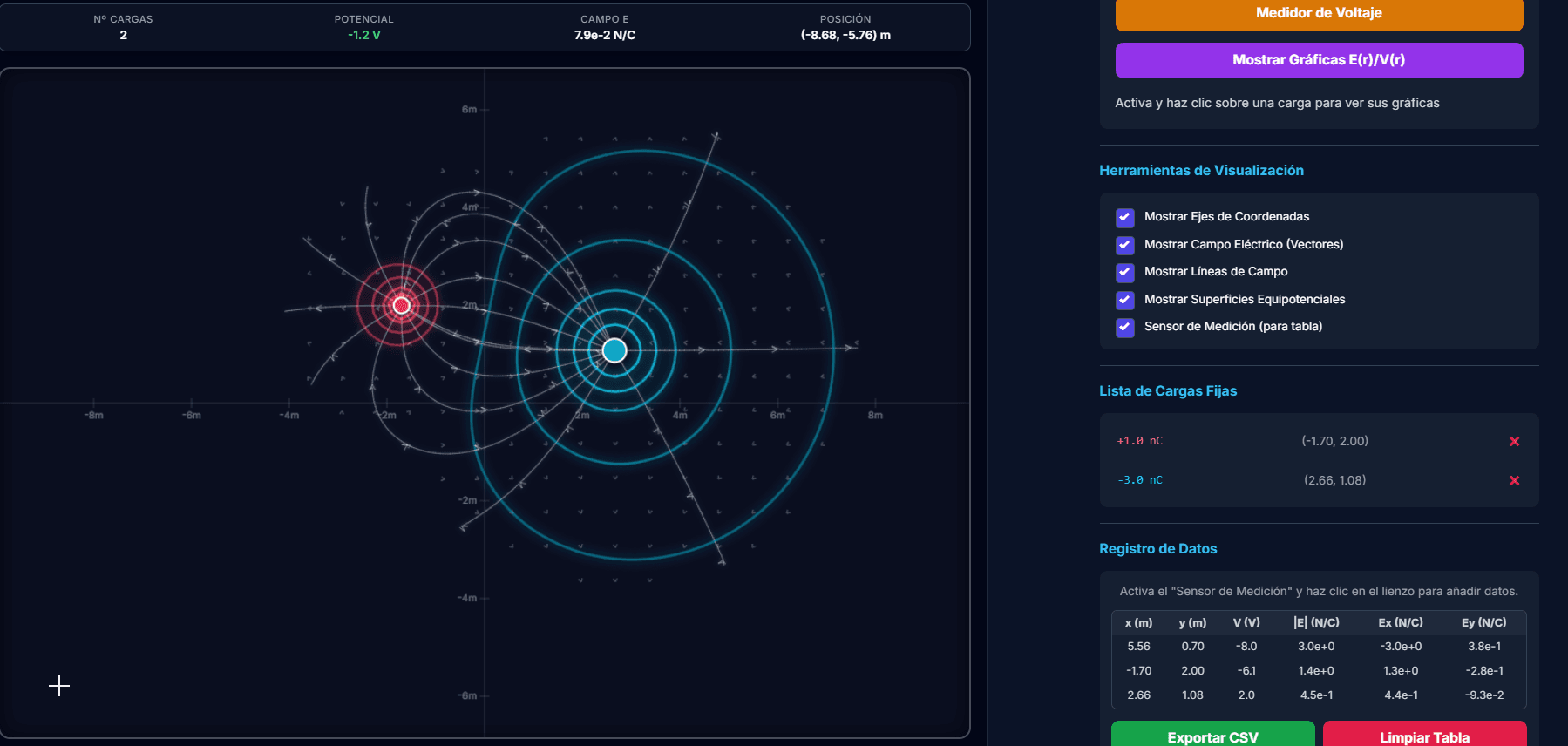

Simulador de Campo Eléctrico y Cargas

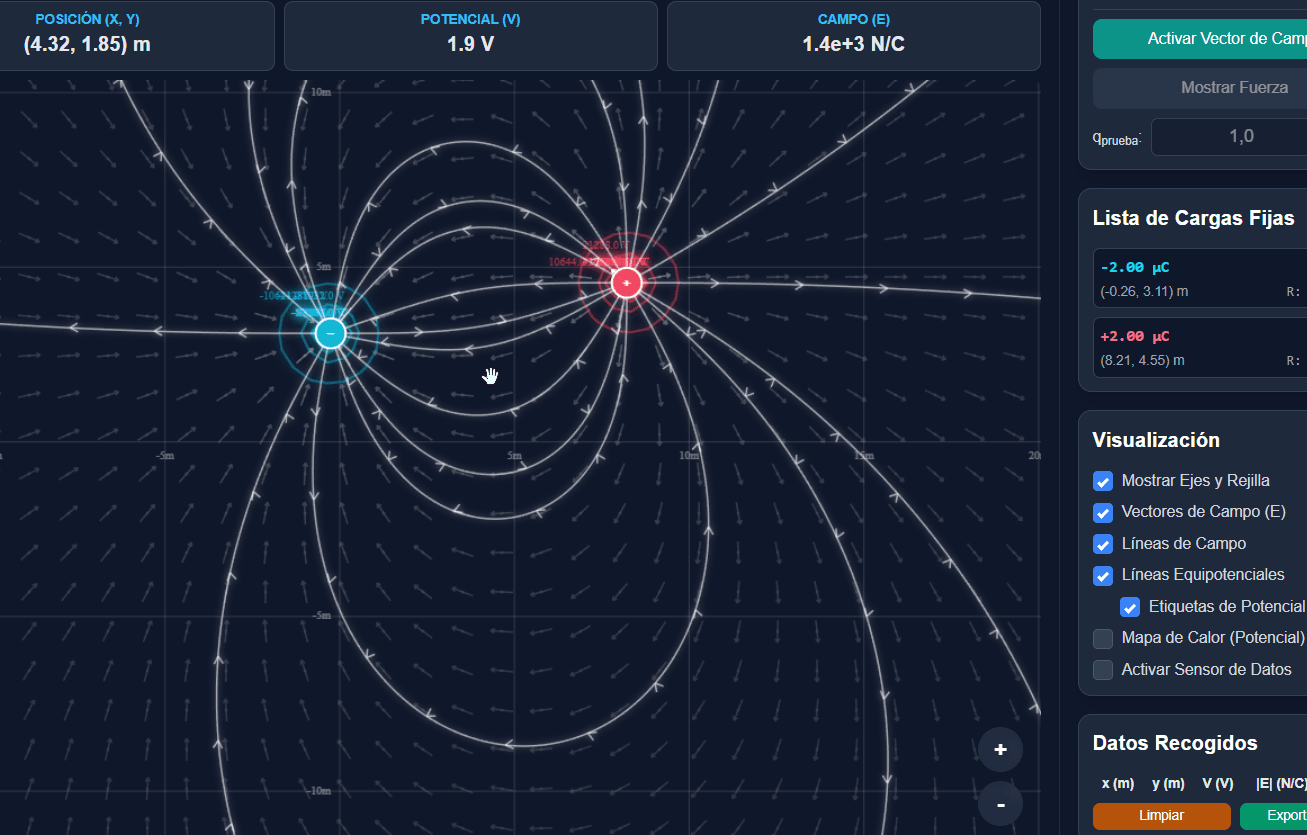

La interfaz permite un control total sobre el lienzo y las herramientas de análisis.

1. Manejo y Configuración de Cargas

• Valor de la Carga: Usa el menú desplegable para elegir la unidad ($\text{C}, \text{mC}, \mathbf{\mu C}, \text{nC}, \text{pC}$) y ajusta el valor. ¡Se permite la notación científica! (Ej: 2.5e-6.
• Métodos para Añadir Carga:
  1. Pulsa Activar para Añadir Carga (Clic) y haz clic directamente en el lienzo.
  2. Introduce las coordenadas precisas en el campo Añadir Carga en (x, y) (útil para configuraciones exactas como dipolos o cuadrados).
• Mover Carga: Simplemente haz clic y arrastra cualquier carga.
• Eliminar Carga: Haz clic en la $\times$ junto a la carga en la "Lista de Cargas Fijas".
• Zoom/Desplazar: Rueda del ratón (PC) o gesto de pellizcar (móvil) para Zoom; Mantén pulsada la rueda del ratón y arrastra (PC) o arrastra con un dedo (móvil) para Desplazar.

3. Herramientas de Análisis

• Medidor de Voltaje (con 2 Modos):
  1. Modo Libre (Clic): Actívalo y haz clic en dos puntos (A y B) para medir $V(A)$, $V(B)$ y la diferencia de potencial $\Delta V$. Ideal para exploración visual.
  2. Modo Coordenadas (x, y): Introduce manualmente las posiciones $(x_A, y_A)$ y $(x_B, y_B)$ para una medición precisa. Este es el modo recomendado para reproducir ejercicios de libro, ya que permite evitar el autopotencial.
• Sensor de Carga de Prueba (q):

  Activa esta herramienta para colocar una carga de prueba $q$ (configurable como positiva o negativa) en el lienzo. Al moverla:

  • Muestra el vector de Campo Eléctrico $\vec{E}$ (magnitud y dirección) en ese punto.
  • Opcionalmente, puede mostrar el vector de Fuerza Eléctrica $\vec{F}$, demostrando visualmente $\vec{F} = q\vec{E}$.
• Registro de Datos: Activa el sensor y cada clic en el lienzo registrará la posición, V, $|E|$, $E_x$ y $E_y$. Ideal para Exportar a CSV (ver Actividad 2).

Objetivo: Visualizar la forma de los campos y la relación de perpendicularidad.

1. La Carga Puntual (La Fuente)

Pide a los alumnos que coloquen una sola carga de +2.0 nC en el centro.

• Pregunta 1: "Activa 'Mostrar Líneas de Campo'. ¿Qué observas?" (Conclusión: Las líneas nacen en la carga y apuntan radialmente hacia afuera).
• Pregunta 2: "Ahora desactiva las líneas y activa 'Mostrar Mapa de Calor'. ¿Qué observas?" (Conclusión: Un "pico" rojo intenso en la carga que se desvanece hacia el azul/cero. Es una "colina" de potencial).
• Pregunta 3: "Activa 'Mostrar Superficies Equipotenciales'. ¿Qué observas?" (Conclusión: Son círculos concéntricos. Son como las líneas de altitud en un mapa topográfico).
• Pregunta 4 (¡Clave!): "Activa Líneas de Campo y Equipotenciales. ¿Qué ángulo forman?" (Conclusión: Siempre son perpendiculares, 90°).
• Pregunta 5 (¡Nueva!): "Activa el 'Sensor de Carga de Prueba'. Muévelo por el lienzo. ¿Qué relación ves entre el vector $\vec{E}$ y las líneas de campo?" (Conclusión: El vector $\vec{E}$ es siempre *tangente* a la línea de campo en ese punto).

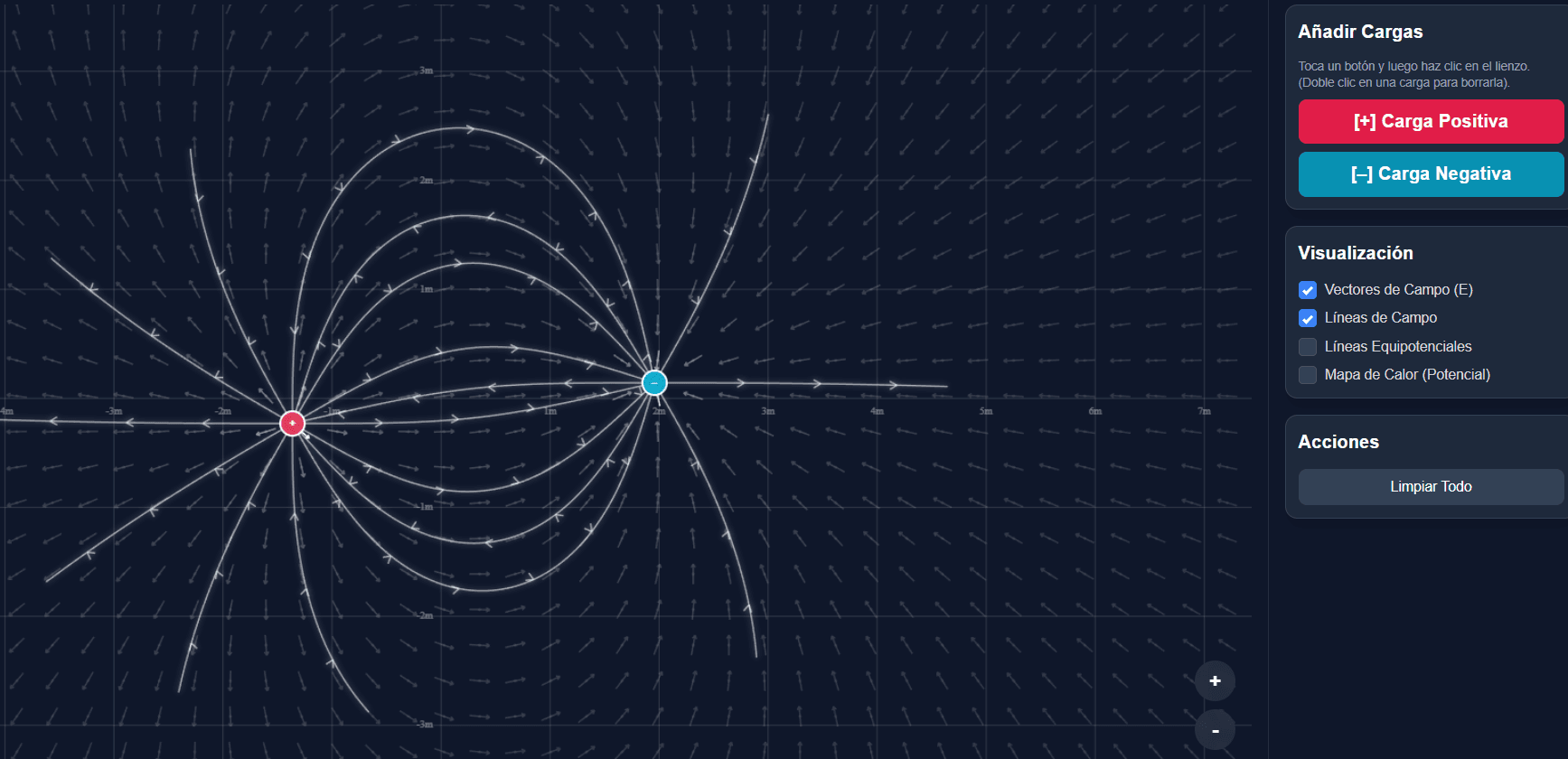

2. El Dipolo Eléctrico (La Zona de Empuje y la Zona de Tiro)

Crea un dipolo colocando una carga +2.5 nC y otra -2.5 nC separadas por una distancia fija.

Activa todas las visualizaciones: Mapa de Calor, Líneas y Equipotenciales.

• Lo que muestra el Mapa de Calor: Cerca de la carga positiva aparece una región de potencial elevado (colores cálidos). Cerca de la carga negativa aparece una región de potencial bajo (colores fríos). No hace falta imaginar montañas o valles: basta con ver que una zona “tira” y la otra “empuja” a las cargas de prueba.
• Las líneas de campo: En el dipolo siempre parten de la carga positiva y terminan en la negativa. Es la indicación directa de por dónde sería empujada una carga positiva si la soltaras.
• Las equipotenciales: Son contornos donde el potencial tiene exactamente el mismo valor. Funcionan como las isobaras del tiempo: marcan regiones de igual “altura eléctrica”, y son perpendiculares al campo en todo punto.
• Experimento con la Carga de Prueba: “Coloca una carga de prueba. ¿Hacia dónde apunta 𝐹⃗ si la carga es positiva? ¿Y hacia dónde si es negativa?”
  Conclusión: la carga positiva es repelida desde la región de potencial alto hacia la región de potencial bajo; la negativa hace exactamente lo contrario.

Objetivo: Verificar experimentalmente la Ley del Inverso del Cuadrado.

1. Discusión Teórica (Sin Gráficas)

Pregunta: "Vamos a comparar las fórmulas teóricas. ¿Por qué el Campo Eléctrico ($E$) se debilita más rápido con la distancia que el Potencial ($V$)?"

Conclusión: El potencial se debilita como $1/r$ (ley simple), pero el campo lo hace como $1/r^2$ (ley del inverso del cuadrado). Si duplicas la distancia, $V$ cae a la mitad (1/2), ¡pero $E$ cae a una cuarta parte (1/4)!

2. Verificación Cuantitativa (Gráficas Interactivas)

En lugar de exportar a CSV, podemos simular la toma de datos y ver las gráficas aquí mismo. Esto demuestra la linealidad de las leyes.

Pulsa el botón para generar datos simulados para una carga de +5 nC en el origen, midiendo en varias distancias $r$ (todas lejos del radio $R$).

¡Ahí está! Ambas gráficas ($V$ vs $1/r$ y $|E|$ vs $1/r^2$) forman líneas rectas, verificando las leyes de proporcionalidad.

Objetivo: Distinguir la suma escalar (V) de la suma vectorial (E).

El Principio de Superposición dice que el campo/potencial total es la suma de los campos/potenciales individuales.

1. El Punto Nulo (Suma Vectorial)

Pide a los alumnos que coloquen dos cargas positivas idénticas (ej. +2.0 nC) separadas por 6 metros (pueden usar la nueva función de coordenadas (x, y) para colocarlas con precisión en (-3, 0) y (3, 0)).

Pregunta: "Usad el 'Sensor de Carga de Prueba' y colocadlo en el origen (0, 0). Mirad el vector $\vec{E}$. ¿Cuánto vale? Ahora, usad el 'Modo Coordenadas' del medidor de voltaje para medir $V$ en (0,0). ¿Cuánto vale?"

Conclusión:

• $|E| \approx 0$ N/C. El vector $\vec{E}$ desaparece. Esto es porque el vector $\vec{E}_1$ (que apunta a la derecha) y el vector $\vec{E}_2$ (que apunta a la izquierda) tienen la misma magnitud y se cancelan mutuamente.
• $V \neq 0$. El potencial NO es cero (el mapa de calor seguirá rojo). Es la suma escalar (una suma normal) del potencial de ambas: $V_{total} = V_1 + V_2$.

2. El Cero Absoluto (Suma Escalar)

Ahora, que reemplacen una de las cargas por una negativa idéntica (un dipolo, +2.0 nC y -2.0 nC).

Pregunta: "Repetid el experimento en el punto medio (0,0). ¿Qué ven ahora?"

Conclusión:

• $V \approx 0$ V. El potencial es cero (el mapa de calor será de color neutro). Esto es la suma escalar $V_{total} = (+V_1) + (-V_1) = 0$.
• $|E| \neq 0$. El vector $\vec{E}$ es fuerte y apunta hacia la carga negativa. ¡No es cero en absoluto! Ambos vectores $\vec{E}$ apuntan en la misma dirección y se suman: $\vec{E}_{total} = \vec{E}_1 + \vec{E}_2$.

Usa la simulación para conectar estos conceptos abstractos con aplicaciones del mundo real.

Ideas para Debates en Aulaquest

Lanza estas preguntas a la clase. Pide a los alumnos que voten y argumenten antes de usar la simulación para comprobarlo.

Ejercicios Típicos para Replicar

Anima a los alumnos a usar la simulación para comprobar los problemas clásicos de libro. Esto les da confianza en sus cálculos y en el software.

Conexión con Circuitos

La herramienta "Medidor de Voltaje" es la conexión directa con los circuitos. Explica a tus alumnos que lo que mide un multímetro en un circuito (la "caída de tensión" en una resistencia) es exactamente esto: una Diferencia de Potencial ($\Delta V$) entre dos puntos.

Un condensador de placas paralelas no es más que una versión controlada de lo que ven en el simulador: una placa (+) y una placa (-) que crean un campo y un $\Delta V$ uniformes en su interior.

🧲 Caso de Estudio: Campo en el baricentro de tres cargas idénticas

Este es un ejemplo avanzado excelente que une todos los conceptos: simetría, superposición y la diferencia entre el modelo ideal (libro) y el modelo físico (simulador).

🔹 Situación inicial

Colocamos tres cargas positivas iguales en los vérticios de un triángulo equilátero:

• $Q_1 = Q_2 = Q_3 = +1.0 \text{ nC}$
• Lado del triángulo = $2 \text{ m}$
• (Radio de cada esfera en el simulador $\approx \mathbf{0.10 \text{ m}}$ o $\mathbf{10 \text{ cm}}$)

Usando el "Modo Coordenadas", podemos situarlas con precisión:

• Baricentro (punto de medición): $B = (0, 0)$
• Vértice $Q_1$: $(0, 1.155)$
• Vértice $Q_2$: $(1, -0.577)$
• Vértice $Q_3$: $(-1, -0.577)$

Calculamos el campo eléctrico en el baricentro.

⚗️ 1. Cálculo teórico (modelo ideal, cargas puntuales)

Por pura simetría geométrica:

• Los tres vectores de campo ($\vec{E_1}, \vec{E_2}, \vec{E_3}$) tienen la misma magnitud.
• Están separados 120° uno del otro.
• La suma vectorial de tres vectores idénticos separados 120° es nula.

🧮 2. Medición en el Simulador (Modelo Físico)

En el simulador, al colocar las cargas y usar el "Sensor de Carga de Prueba" en el baricentro, los alumnos notarán algo curioso: el campo no es exactamente cero. Pueden medir un pequeño campo residual (ej. $E \approx 0.4 \text{ N/C}$ o $4 \times 10^{-1} \text{ N/C}$).

¿Por qué? El modelo puntual es una idealización. En el simulador, las cargas tienen un radio finito. Esto significa que el baricentro geométrico no es un punto de simetría física perfecta una vez que se considera el volumen de las esferas. Pequeñas asimetrías numéricas y del modelo producen ese pequeño residuo.

⚗️ 3. Repetimos aumentando la distancia

Aquí es donde se demuestra el concepto. Pide a los alumnos que repitan la medición, pero aumentando la separación de las cargas (manteniendo el triángulo equilátero).

💡 4. Interpretación Física

El modelo de "carga puntual" de los libros es un límite físico.

El simulador demuestra que el modelo ideal (E=0) es el caso límite que ocurre cuando el tamaño de la carga ($R$) es despreciable frente a las distancias de separación ($L$).

Cuanto más separadas están las cargas ($L/R$ es grande), menor es el efecto del radio finito, y el resultado del simulador converge con el resultado teórico. Esto es un concepto físico y computacional muy profundo.

🎓 5. Actividad Resumida

Pide a tus alumnos que sigan estos pasos:

1. Coloca tres cargas de +1 nC formando un triángulo equilátero de 2 m de lado (usa las coordenadas de la "Situación Inicial").
2. Mide el campo en el baricentro (0, 0) con el "Sensor de Carga". Anota el valor residual.
3. Aumenta la distancia entre las cargas (4 m, 6 m, 8 m) y repite la medición.
4. Observa cómo el campo residual disminuye hasta casi cero.
5. Reflexiona: ¿Por qué el modelo de "carga puntual" es una idealización y cuándo se vuelve una aproximación excelente?
