title="Simulador de Agujeros negros"></iframe>Laboratorio: Radiation GRMHD
Acreción en Agujeros Negros Estelares y Supermasivos
Una Ventana a lo Imposible
Lo que estás a punto de ver no existía hace unos años. Durante décadas, la enseñanza de los agujeros negros se basó en dibujos estáticos y fórmulas simplificadas de los años 70 (el modelo estándar Shakura-Sunyaev). Eran elegantes, pero ignoraban la realidad caótica del universo.
En 2025, el equipo de Zhang, Stone et al. rompió esa barrera. Utilizando el código AthenaK en los superordenadores más potentes del planeta (como Frontier y Polaris), lograron calcular —fotón a fotón— cómo la luz lucha por escapar de la gravedad extrema en 3D real.
No te vamos a engañar: No estamos ejecutando el código original aquí. Sería imposible. Esas simulaciones requirieron 120.000 horas de cálculo en clústeres de miles de GPUs. Si intentáramos resolver esas ecuaciones diferenciales en tu navegador, tu ordenador se derretiría.
Entonces, ¿qué hemos hecho?
Hemos tomado los datos masivos, las curvas de eficiencia y las topologías magnéticas descubiertas en ese estudio y hemos creado un motor visual parametrizado.
El comportamiento que ves (cómo se infla el disco, cuándo desaparece el jet, por qué cambia el color) sigue rigurosamente las leyes físicas descubiertas por Zhang et al. Es una ventana interactiva a la física de frontera.
Glosario Técnico: Para entender el Paper
Estos son los conceptos clave que manejan los astrofísicos hoy en día.
El marco teórico definitivo. Une la Gravedad de Einstein, la dinámica de fluidos y los campos magnéticos en una sola simulación.
Cuando el agujero negro "come" más rápido de lo que teóricamente debería ($\dot{m} > 1$). Aquí es donde la física se vuelve extrema y el disco se infla.
Dos destinos posibles. MAD (campo fuerte y ordenado) crea Jets potentes. SANE (campo débil y caótico) no logra lanzarlos.
El fenómeno por el cual el gas cae al agujero negro más rápido de lo que la luz puede salir. El agujero negro se "traga" su propio brillo, bajando la eficiencia.
Cátedra Abierta: El Mito del "Centro"
En la divulgación científica básica se repite constantemente que la masa de un agujero negro de Schwarzschild colapsa en un "punto central" de densidad infinita. Esta afirmación es físicamente incorrecta.
La Verdadera Geometría de la Singularidad
- El intercambio de coordenadas: Al cruzar el horizonte de sucesos, las matemáticas sufren una inversión. La coordenada radial ($r$) se vuelve temporal, y la coordenada temporal ($t$) se vuelve una dimensión espacial (que se extiende de $-\infty$ a $+\infty$).
- No es un lugar, es un momento: El "centro" se entiende como un lugar espacial que equidista de otros puntos. Sin embargo, como $r$ ahora mide el tiempo, avanzar hacia $r=0$ no es viajar hacia un lugar geométrico, sino avanzar inexorablemente hacia el futuro.
- Espacio hipercilíndrico: El interior del agujero negro tiene forma de hipercilindro, usando la antigua coordenada temporal como eje y una 2-esfera de sección.
- La forma de la singularidad: En el instante $r=0$, las 2-esferas se contraen y colapsan, pero la antigua coordenada temporal (ahora espacial) no lo hace. Por lo tanto, la singularidad no es un punto, sino una línea.
Las Ecuaciones Reales del Paper
Aunque nosotros usamos aproximaciones visuales, estas son las leyes exactas que gobiernan el universo de la simulación, extraídas directamente de Zhang et al. (2025):
1. El Límite de Velocidad de Alimentación (Eddington):
Esta es la unidad de medida de nuestro control deslizante ($\dot{m}$).
2. Eficiencia Radiativa Real (Eq. 10 del paper):
Define qué porcentaje de masa se convierte en luz. En nuestra simulación, verás cómo este valor ($\eta$) cae drásticamente cuando $\dot{m} > 1$.
3. El "Motor" de AthenaK (Conservación Energía-Momento con Radiación):
Esta es la ecuación diferencial parcial (Eq. 1b del paper) que el superordenador resuelve millones de veces. $G_\alpha$ representa la fuerza que la radiación ejerce sobre el gas (Radiation Feedback), algo imposible de calcular sin computación extrema.
Actividad 1: La Batalla entre Gravedad y Luz

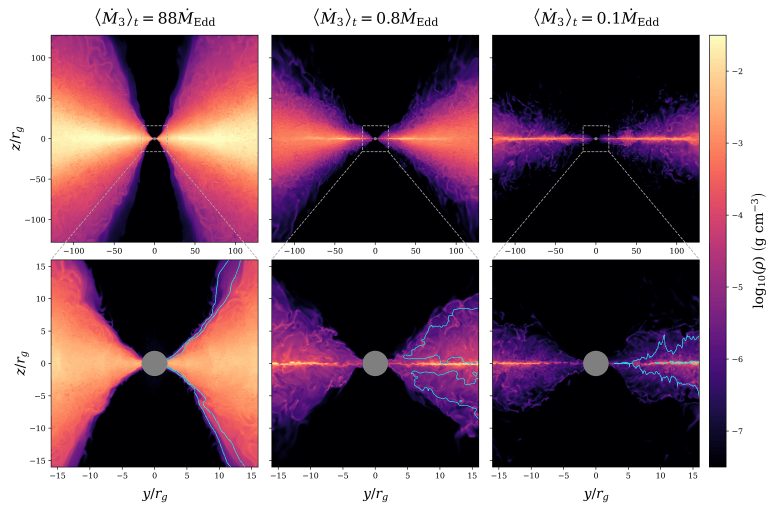

En astrofísica, la forma es el resultado de una guerra de fuerzas. El paper de Zhang et al. (2025) demuestra en su Sección 3.2 que la cantidad de materia que cae ($\dot{m}$) no solo cambia el brillo, sino que transforma radicalmente la geometría del espacio-tiempo alrededor del agujero negro.
Protocolo Experimental
Objetivo: Determinar cómo la presión de radiación altera la estructura vertical ($H/R$) del disco.
• Pon el Preset "Sub-Eddington" o baja $\dot{m}$ a 0.5.
• Rota la cámara para ver el disco totalmente de perfil (Edge-on, ~90°).
• Sube lentamente la Tasa de Acreción ($\dot{m}$) hasta 80.0 o más.
• Mantén la vista de perfil.
💡 Análisis de Resultados
¿Por qué ocurre esto?
A tasas bajas ($\dot{m} < 1$), la gravedad gana la batalla. El gas radia su calor eficientemente y se "aplasta" en el ecuador.
A tasas altas ($\dot{m} > 1$, Super-Eddington), se generan tantos fotones que quedan atrapados en el gas. [cite_start]Estos fotones ejercen una Presión de Radiación ($P_{rad}$) brutal hacia afuera, venciendo a la gravedad y expandiendo el disco verticalmente.

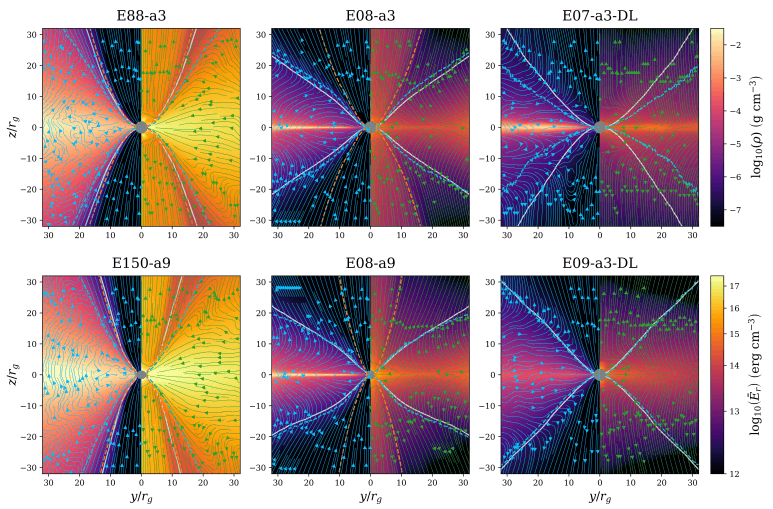

Actividad 2: El Motor Oculto (Topología Magnética)
Uno de los grandes misterios de la astrofísica es por qué algunos agujeros negros son "silenciosos" y otros lanzan Jets Relativistas (chorros de plasma) a la velocidad de la luz. El paper (Sección 3.4) nos da la respuesta: no depende solo de cuánto comen, sino de la forma invisible de su campo magnético.
Experimento de Topología
Vamos a usar el botón "Campos B" de la simulación para ver las líneas de campo invisibles, tal como las calculó el superordenador.
1. Pon la Tasa de Acreción en 10.0.
2. Selecciona Topología "Double".
3. Activa "Campos B".
Observa: Las líneas púrpuras forman bucles cerrados y desordenados dentro del disco. No hay salida vertical. El Jet está apagado.
1. Cambia Topología a "Single".
Observa: ¡Cambio instantáneo! Las líneas se abren y se vuelven verticales. Aparece un chorro de energía (Jet) en el eje polar.
Mira la pestaña "Focalización": La curva salta en 0° (el polo).
💡 ¿Qué está pasando? (Mecanismo Blandford-Znajek)
El campo magnético atraviesa el agujero negro. Como el agujero gira, retuerce estas líneas como una toalla, extrayendo energía de rotación y lanzándola hacia fuera. Resultado: JET.
El campo magnético tiene polaridades opuestas que se cancelan. Se crea turbulencia magnética (SANE), pero no hay "rieles" verticales para lanzar el chorro. Resultado: CAOS.

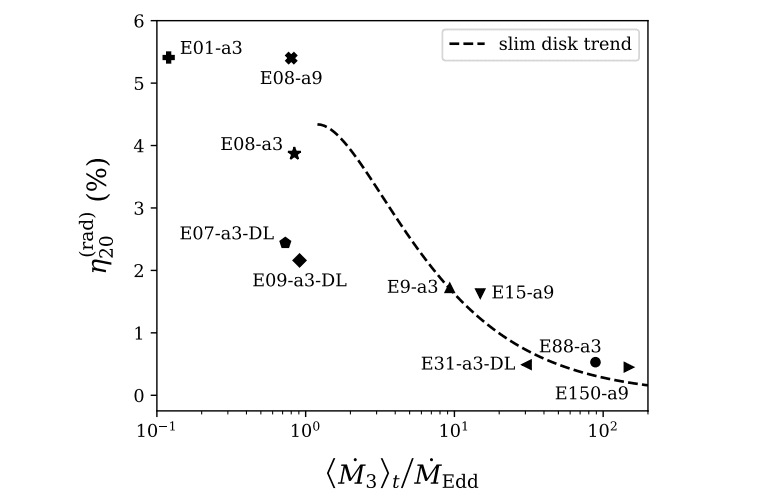

Actividad 3: La Paradoja de la Eficiencia
Aquí es donde la intuición nos falla. Si tienes un motor y le echas el doble de gasolina, esperas el doble de energía. En los agujeros negros, Zhang et al. (2025) demostraron que esto no funciona así en el régimen extremo.
Existe un fenómeno llamado "Atrapamiento de Fotones" (Photon Trapping). Imagina que intentas salir de una habitación llena de gente (el gas) que corre hacia la salida opuesta. Si la multitud corre más rápido de lo que tú puedes esquivarla, nunca saldrás.
Experimento: Rompiendo la Termodinámica
Vamos a replicar la curva del paper en tiempo real. Sigue estos pasos en orden exacto:
Ve al panel de control inferior y haz clic en la pestaña "Eficiencia". Asegúrate de que la Tasa de Acreción ($\dot{m}$) esté baja, alrededor de 1.0. Observa el valor porcentual: debería ser aprox. 6% (el estándar de Einstein).
Ahora, desliza muy lentamente la barra de $\dot{m}$ hacia la derecha, llevándola hasta el máximo (100.0). No mires el slider, mira la gráfica mientras lo mueves.
Conclusión: El agujero negro está "comiendo" tan rápido que no deja escapar la luz. Se ha vuelto ineficiente.
El Misterio de los "Little Red Dots" (JWST)
El telescopio James Webb ha encontrado miles de puntos rojos brillantes en el amanecer del universo. Durante un tiempo, esto desconcertó a los astrónomos. ¿Eran galaxias viejas? ¿Eran estrellas extrañas?
La Sección 4.7 del paper propone la solución que simulamos aquí: Son agujeros negros azules disfrazados de rojo.
Experimento: Análisis Forense de la Luz
Vamos a usar el espectroscopio del simulador para "desenmascarar" al agujero negro.
- Configura $\dot{m} = 50.0$.
- Asegúrate de que el slider "Viento / Polvo" esté en 0%.
- Haz clic en la pestaña "Espectro" del panel.
Análisis: Fíjate en la barra de colores sobre la gráfica. La curva es alta en la zona Azul/Violeta. Esto significa que emite Rayos X y UV letales. Es un objeto "azul" y caliente.
- Ahora, haz clic en el Preset "LRD / JWST" (o sube el Viento al 85%).
- Mira cómo cambia el disco en la pantalla y, sobre todo, mira la gráfica.
Análisis: ¡La montaña azul ha desaparecido! La curva se ha desplazado totalmente a la izquierda, a la zona Roja/Infrarroja.
¿Qué ha pasado? El simulador ha inyectado una nube de gas frío y polvo alrededor del agujero negro. Este polvo absorbe la luz azul (caliente) y se calienta suavemente, brillando en rojo. Esto es lo que ve el telescopio James Webb: un punto rojo inofensivo que esconde un monstruo en su interior.
Focalización (Beaming): El Efecto Faro
Por último, debemos entender hacia dónde va la luz. En un disco delgado, la luz sale en todas direcciones. Pero en estos "donuts" gigantes, la geometría limita la salida.
🎯 Experimento de Geometría
Ve a la pestaña gráfica "Focalización". El eje horizontal representa el ángulo desde el que miramos (0° = Desde arriba, 90° = De lado).
- Sube $\dot{m}$ al máximo: Verás que la curva se vuelve extremadamente picuda cerca de 0°. Esto nos dice que casi toda la luz sale disparada por el eje polar.
-
Mueve el slider "Inclinación":
- Ponlo en 0° (Face-on): Estás mirando directo al "cañón". El brillo es máximo.
- Ponlo en 90° (Edge-on): Estás mirando el borde del donut. El propio grosor del disco te tapa la luz central. El brillo cae a casi cero.
Bonus: El Misterio de los "Little Red Dots" (LRDs)
Imagina la confusión: El Telescopio James Webb (JWST) apunta al amanecer del universo y encuentra miles de puntos rojos compactos. Brillan con la furia de agujeros negros gigantes, pero les falta algo crucial: no emiten la luz azul y ultravioleta típica de estos monstruos.
Durante meses, la comunidad científica debatió: ¿Son galaxias extrañas? ¿Estrellas primordiales? El paper de Zhang et al. (2025), Sección 4.7, pone sobre la mesa una solución que lo cambia todo: Son monstruos azules jugando al escondite.

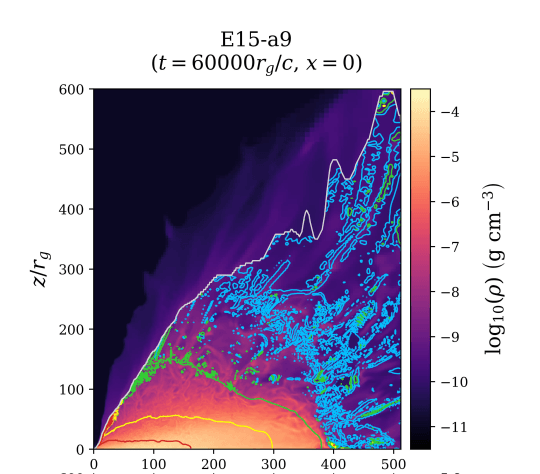

A. Densidad ($\rho$)

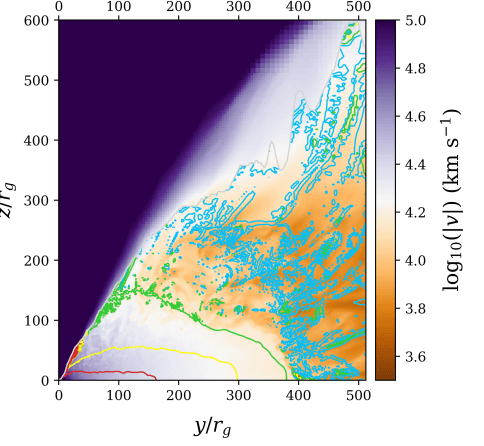

B. Velocidad de Salida ($v_{out}$)
- Líneas Grises: Representan la fotosfera de dispersión (donde la niebla se vuelve opaca).
- Líneas de Colores: Contornos de temperatura del gas (de más caliente a más frío: Rojo $10^{7.3}$K $\to$ Azul $10^{6.3}$K).
Simulación: Desenmascarando al Monstruo
Haz clic en el preset rojo LRD / JWST.
Lo que ocurre: El simulador inyecta polvo en el viento. El disco azul brillante y letal desaparece tras una niebla roja.
Ve a la pestaña Espectro.
Lo que ves: La curva de energía se desploma en el lado derecho (Rayos X/UV) y se dispara en el izquierdo (Infrarrojo).
El Veredicto: El polvo actúa como un filtro natural. Absorbe la radiación mortal y la re-emite como calor suave. El JWST ve un punto rojo "inofensivo", pero nuestra simulación te permite ver el motor infernal que late dentro.
Hallazgos Científicos (Zhang et al. 2025)
Este estudio marca un antes y un después en la astrofísica computacional. Al simular por primera vez una gama tan amplia de tasas de acreción, el equipo ha confirmado tres grandes sospechas:
Se ha demostrado numéricamente que el Photon Trapping es inevitable. Ningún agujero negro Super-Eddington puede mantener una alta eficiencia radiativa. Esto pone un "límite de velocidad" a cuánto pueden brillar los cuásares jóvenes.
El paper zanja una discusión histórica: el espín del agujero negro no basta. Sin una configuración magnética de flujo vertical neto (MAD/Single Loop), es imposible lanzar un jet relativista, por muy rápido que gire el agujero.
Los agujeros negros que más rápido crecen son paradójicamente los más difíciles de identificar como tales, porque se ocultan tras sus propios vientos polvorientos (LRDs).
🎓 Manifiesto AulaQuest: Ciencia en Tiempo Real
Normalmente, los descubrimientos tardan 10 o 15 años en llegar a los libros de texto. Hoy acabas de experimentar con física publicada hace apenas semanas.
Este simulador no está aquí solo para mostrar gráficos bonitos. Está diseñado para demostrar que el conocimiento no es estático. Lo que creíamos saber sobre los agujeros negros está cambiando ahora mismo gracias a la supercomputación, y en AulaQuest creemos que el aula debe estar en esa primera línea de fuego, no en la retaguardia.
