¡Bienvenido al laboratorio avanzado de Aulaquest! Esta guía te enseñará paso a paso cómo utilizar las herramientas del lienzo interactivo, cómo interrogar a la base de datos científica y cómo descifrar las geometrías y nubes cuánticas de cualquier molécula que imagines.

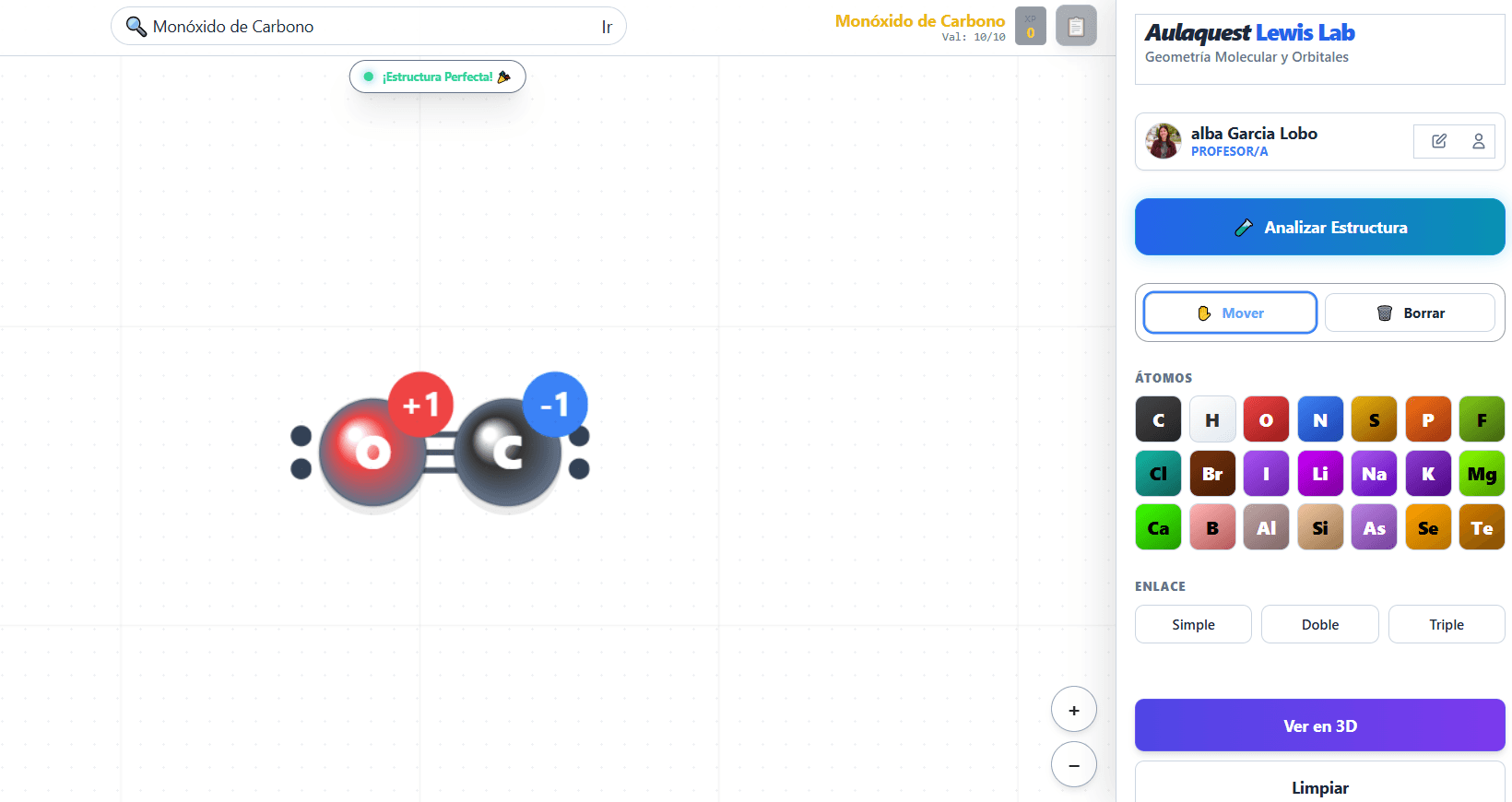

❓ Nivel 1: ¿Cómo dibujar enlaces de Lewis y entender los globos de carga formal? Paso Inicial
Tu primer paso en el laboratorio es experimentar a mano alzada en el lienzo plano bidimensional. Aquí es donde controlas la materia interactuando con los átomos:
- 1 Coloca tus piezas: Selecciona cualquier elemento del panel de átomos (como el Carbono o el Oxígeno) y haz un clic en el lienzo para colocarlo.
- 2 Sella las uniones: Activa el tipo de enlace (Simple, Doble o Triple) y arrastra el cursor desde un átomo hacia otro para enlazarlos.
- 3 Vigila los globos de carga: A medida que juegas con los enlaces, verás aparecer unos globos flotantes de color azul o rojo sobre los átomos indicando valores como +1, -1 o -2. ¡Son las cargas formales! Te avisan en tiempo real si a un átomo le faltan o le sobran electrones compartidos respecto a su valencia natural.
El botón "Analizar Estructura": Cuando sientas que tu molécula está lista, pulsa el botón de análisis. Si la estructura es correcta, el simulador la identificará al instante, calculará sus pares libres automáticos y activará el icono de la libreta flotante (Ficha Técnica), donde podrás leer sus temperaturas de fusión, ebullición y hasta sus riesgos de laboratorio oficiales.
❓ Nivel 2: ¿Cómo funciona el buscador y qué es un código químico SMILES? Atajos Pro
¿No quieres dibujar la estructura desde cero? El simulador cuenta con un puente analítico conectado a la base de datos de bioquímica más grande del mundo (PubChem).
Puedes invocar cualquier compuesto de tres formas en el buscador superior:
- Por su nombre cotidiano: Escribe nombres comunes o IUPAC en español como agua, amoniaco, metano, ácido sulfúrico o compuestos avanzados como Pentafluoruro de Bromo.
- Por su fórmula molecular: Teclea directamente los elementos de la tabla periódica con su número, como por ejemplo: H2O, PCl5, CO2 o SF6.
- ¿Qué es un código SMILES? Piensa en él como el código de barras de una molécula escrito en texto. Los químicos inventaron este lenguaje simplificado para poder enviarse estructuras complejas escribiendo una sola línea en el teclado. El motor de Aulaquest lee estos caracteres y levanta los enlaces en milisegundos.
O=C=O (Dióxido de Carbono) | CCO (Etanol) | N#N (Nitrógeno Molecular)
⚠️ LA REGLA DE ORO DIDÁCTICA
Si cargas una molécula desde el buscador o el historial, el sistema la traerá de la base de datos de inmediato. Pero si decides hacerle modificaciones a mano en la pantalla, recuerda pulsar siempre "Analizar Estructura" antes de avanzar, para que el motor local procese tus cambios.

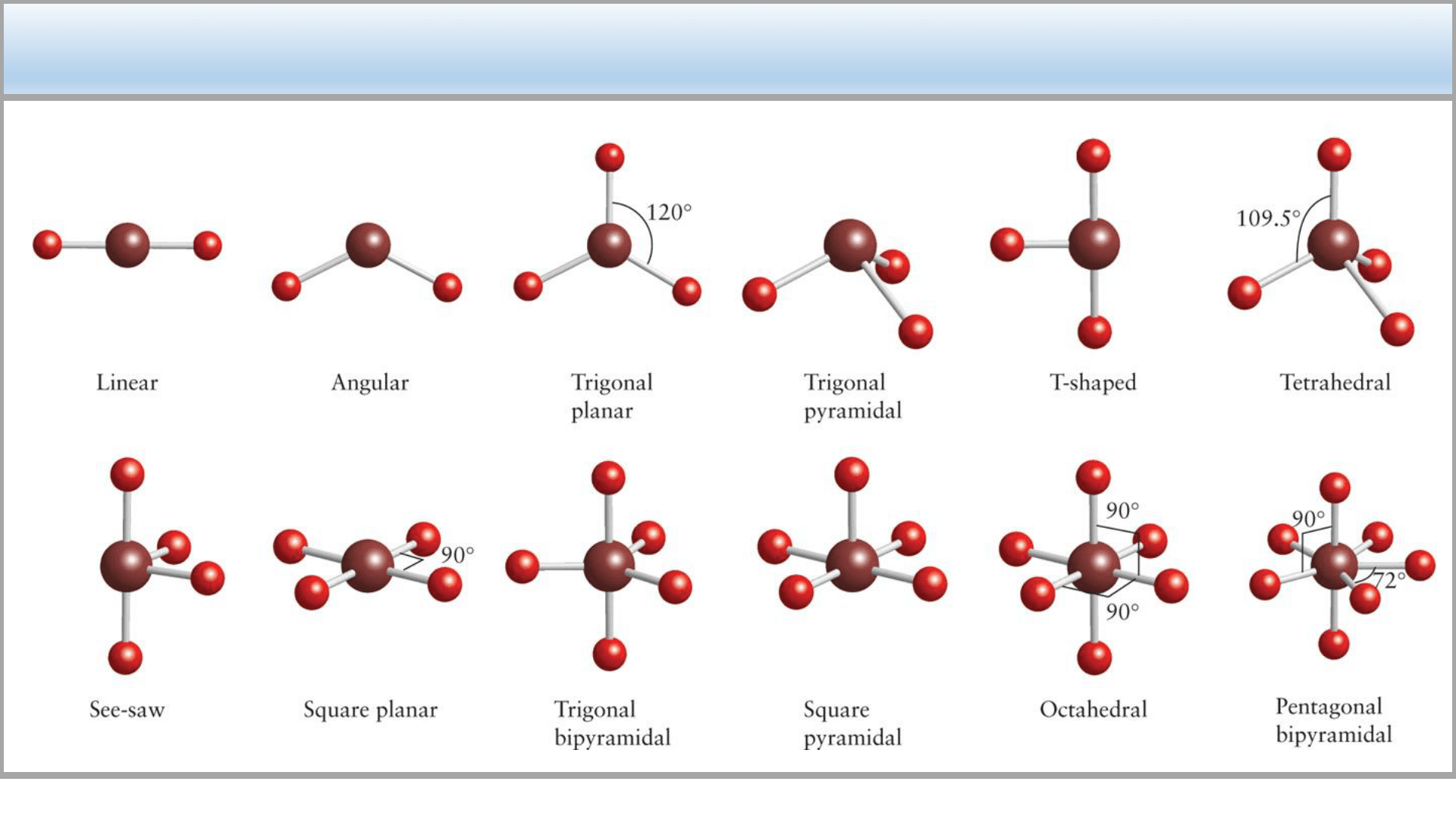

❓ Nivel 3: ¿Qué es el número estérico y cómo predice la geometría molecular real? RPECV Oficial
Al presionar el botón "Ver en 3D", tu dibujo plano adquiere volumen siguiendo estrictamente la Teoría de Repulsión de Pares Electrónicos de la Capa de Valencia (RPECV). Esta ley fundamental de la química establece que, al tener carga negativa, las nubes de electrones que rodean a un átomo se repelen con violencia. Para minimizar esa repulsión y alcanzar la máxima estabilidad, los átomos buscan disponerse en el espacio buscando la máxima distancia posible entre ellos.
Para saber con precisión matemática qué forma adoptará la molécula, el simulador calcula el Número Estérico (NE), que mide cuántas zonas de alta densidad electrónica rodean al átomo central:
A partir de este número, el motor de la simulación deduce primero la geometría electrónica (la disposición de todas las nubes) y, restando los electrones invisibles, te muestra la geometría molecular real. Así predice el simulador la forma exacta según cada número:
- NE = 2 (Geometría Lineal): El átomo central tiene 2 regiones de electrones. La distancia máxima para que no se repelan es situarse a lados opuestos en línea recta, fijando un ángulo ideal de $180^\circ$.
Ejemplo en el simulador: Busca CO2 o BeCl2. Al analizar, verás que el átomo central no tiene electrones libres; sus dos únicos enlaces se repelen hasta quedar completamente alineados. - NE = 3 (Geometría Trigonal Plana): El átomo central tiene 3 regiones de electrones que se repelen hacia los vértices de un triángulo equilátero, con un ángulo ideal de $120^\circ$.
Ejemplo en el simulador: Busca BF3. El Boro se une a tres Flúores y gasta todos sus electrones. Al no haber pares libres, las tres uniones se abren exactamente a $120^\circ$ en un único plano liso. - NE = 4 (Geometría Tetraédrica): El átomo central tiene 4 regiones de electrones. En un plano plano se colocarían a $90^\circ$, pero el espacio tridimensional les permite alejarse mucho más si se dirigen hacia los vértices de un tetraedro regular, alcanzando un ángulo ideal de $109.5^\circ$.
Ejemplo en el simulador: Busca CH4 (Metano). Verás al Carbono en el centro extendiendo sus 4 enlaces simples de forma simétrica hacia las 4 esquinas del espacio tridimensional a un ángulo perfecto de $109.5^\circ$. - NE = 5 (Geometría de Bipirámide Trigonal): El átomo central se rodea de 5 regiones de electrones. Para organizarse, tres nubes forman un triángulo horizontal (plano ecuatorial a $120^\circ$) y dos nubes se colocan como polos arriba y abajo (eje axial a $90^\circ$ respecto al plano).
Ejemplo en el simulador: Busca PCl5. Al analizar la estructura, observarás esta disposición de doble pirámide compartiendo la misma base triangular. - NE = 6 (Geometría Octaédrica): El átomo central se rodea de 6 regiones de electrones. Se dirigen hacia los seis vértices de un octaedro, lo que equivale a una cruz en el plano horizontal y dos polos perfectamente perpendiculares, con ángulos ideales de $90^\circ$.
Ejemplo en el simulador: Busca SF6. Verás al Azufre expandiendo su octeto para albergar 6 enlaces simétricos y completamente perpendiculares entre sí.
¿Por qué cambian los ángulos reales frente a los ideales?
Aquí es donde el simulador te muestra la física real que no se ve en los esquemas estáticos: los pares de electrones libres repelen con mucha más fuerza que los enlaces. Los electrones de un enlace están confinados y "estirados" entre dos núcleos atómicos. En cambio, un par libre solo obedece a su propio átomo central; su nube electrónica está más expandida, está más "suelta" y ocupa un volumen físico gigantesco en el simulador.
Comprendamos la escala de repulsión que gobierna el motor matemático:
Por eso, cuando pasas del Metano (CH4, NE=4, sin pares libres, $109.5^\circ$) al Amoníaco (NH3), el Nitrógeno retiene un par libre superior. Ese par libre requiere más espacio y "aplasta" las tres uniones inferiores de los Hidrógenos, cerrando el ángulo hasta los $107^\circ$.
Si pasas al Agua ($H_2O$), el Oxígeno central tiene dos pares de electrones libres. Al estar juntos, se repelen entre ellos con una fuerza tremenda y se expanden, arrinconando y doblando los dos enlaces de los Hidrógenos hacia el extremo opuesto. Al activar la herramienta "Ver Ángulos" en tu pantalla 3D, medirás cómo el ángulo se reduce drásticamente hasta quedarse en los $104.5^\circ$ reales.
❓ Nivel 4: ¿Cómo responde el simulador RPECV ante las excepciones del octeto y el caso del SF4? Casos Prácticos
Los profesores de química suelen utilizar las excepciones de la regla del octeto como preguntas trampa en los exámenes de Selectividad / EVAU. El simulador de Aulaquest está configurado para resolver estos escenarios complejos con total rigor:
1. El caso crítico del Azufre en el SF4 (Geometría de Balancín)
El Tetrafluoruro de Azufre ($SF_4$) confunde a los estudiantes porque el Azufre se une a 4 Flúores pero conserva un par solitario. El simulador calcula su Número Estérico exacto: 4 enlaces + 1 par libre = 5 (Hibridación $sp^3d$). El par libre se sitúa en la posición ecuatorial para sufrir menos repulsión, distorsionando la estructura hasta fijar una geometría molecular real de Balancín (Seesaw). Al medir con el simulador, verás que el ángulo ecuatorial se cierra a $102^\circ$ y los axiales a $90^\circ$.
2. Deficiencias de Octeto e Hipervalencias
- Trifluoruro de Boro ($BF_3$): El Boro se estabiliza con solo 6 electrones en su capa de valencia. Su NE es 3, y el simulador proyecta una geometría Trigonal Plana perfecta a $120^\circ$.
- Pentacloruro de Fósforo ($PCl_5$): Al expandir el octeto a 10 electrones, su NE es 5, modelando en la pantalla 3D una Bipirámide Trigonal impecable.

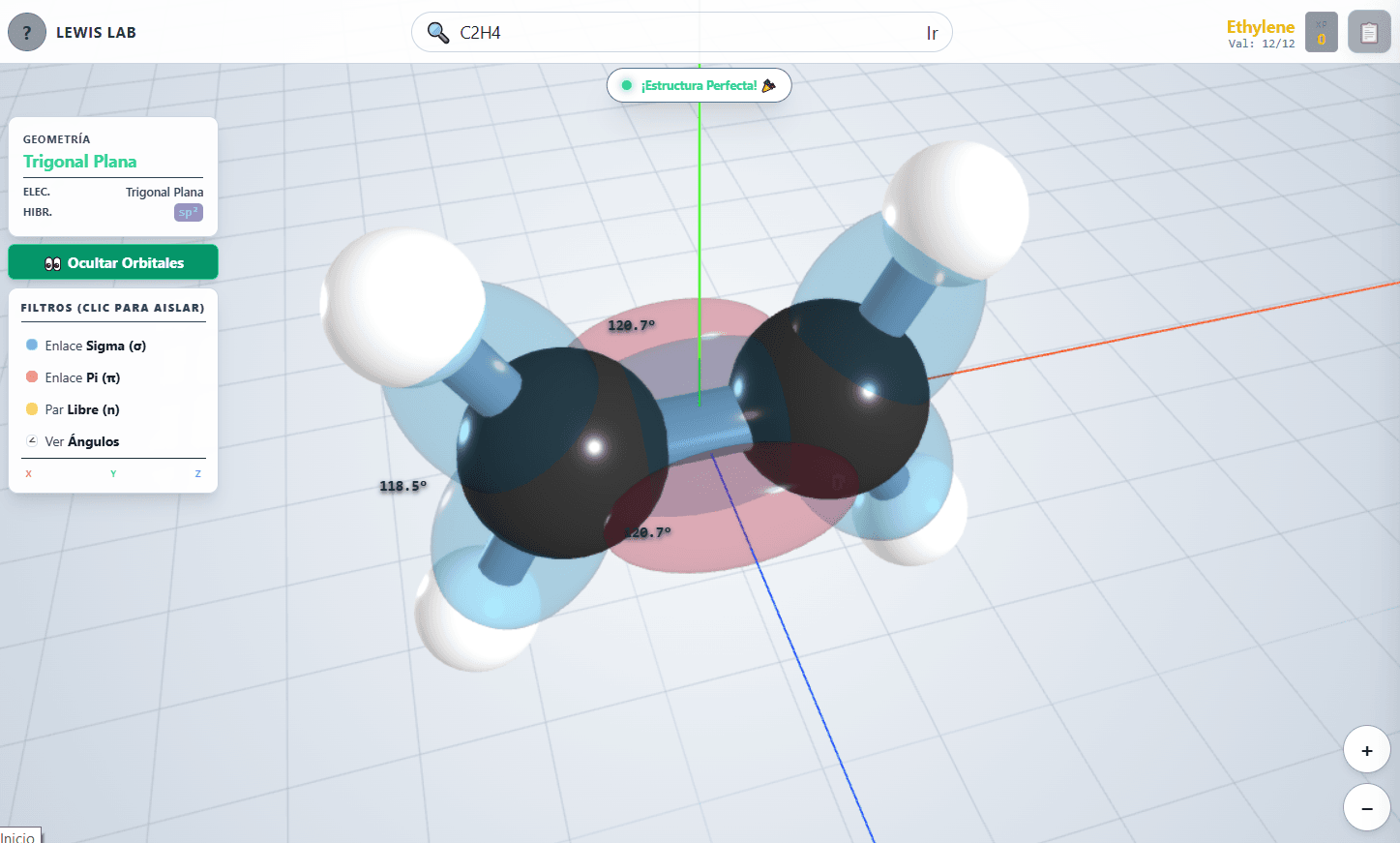

❓ Nivel 5: ¿Cómo interpretar la hibridación de orbitales y los enlaces Sigma y Pi? Mecánica Cuántica
Para explicar las geometrías de la teoría RPECV, la mecánica cuántica postula que los orbitales atómicos puros ($s, p, d$) del átomo central se mezclan entre sí dando lugar a orbitales híbridos energéticamente idénticos. Al pulsar el botón "Ver Orbitales", el simulador renderiza matemáticamente estas superposiciones tridimensionales:
Código de Lectura de la Pantalla Cuántica:
- Cálculo de Hibridación: Usa la herramienta "Mover" (el icono de la mano) y haz clic sobre el átomo central. El panel revelará la hibridación en base a su entorno físico: $sp$ (lineal), $sp^2$ (trigonal), $sp^3$ (tetraédrica), $sp^3d$ (bipirámide) o $sp^3d^2$ (octaédrica).
- Enlaces Sigma (σ) [Lóbulos Azules]: Son los enlaces frontales simétricos sobre el eje internuclear. El simulador evalúa las electronegatividades; si construyes un compuesto polar (como el Ácido Clorhídrico, HCl), verás cómo la nube azul se deforma y envuelve por completo al Cloro, enseñándote visualmente cómo se origina un dipolo.
- Enlaces Pi (π) [Lóbulos Rosas]: Se originan por el solapamiento lateral de orbitales $p$ puros que no se hibridaron. Aparecen en los enlaces dobles y triples. Al situarse fuera del eje central, actúan como un candado geométrico bloqueando la rotación de los átomos.
- Pares Libres (n) [Lóbulos Amarillos]: Visualizan los electrones solitarios ocupando su espacio de fuerza tridimensional.
Guía Didáctica Docente: Geometría Molecular
Convierte el simulador de estructuras de Lewis tu pizarra interactiva. Diseñado para que guíes a tus alumnos paso a paso: desde el recuento de electrones de valencia hasta la visualización en 3D de nubes orbitales y repulsiones espaciales.
Actividad A: La Búsqueda del Octeto
Conceptos Base🎯 Objetivo Didáctico
Visualizar de forma práctica cómo la necesidad de alcanzar el octeto dicta la formación de enlaces simples, dobles y triples.
💡 Qué Demostramos
Que los enlaces no son conectores aleatorios, sino soluciones matemáticas para estabilizar electrones desapareados.
Secuencia en el Aula (Paso a Paso)
- 1. El desafío inicial Pide a los alumnos que abran el lienzo en blanco y seleccionen el Átomo de Carbono (C). Diles que coloquen un solo C en el centro y cuatro Hidrógenos (H) a su alrededor sin enlazarlos todavía.
- 2. Generación de enlaces Indícales que usen la herramienta "Enlace Simple" para conectar el Carbono con cada Hidrógeno.
- 3. Validación en tiempo real Pídeles que pulsen el botón principal "Analizar Estructura". El sistema deberá devolver un mensaje de "Estructura Perfecta". Han creado Metano (CH4).
- 4. Subiendo el nivel (Enlaces múltiples) Hazles borrar el lienzo. Ahora pídeles que dibujen Dióxido de Carbono (CO2) usando un enlace simple entre C y O. Al pulsar analizar, el sistema mostrará un error de octetos. Que descubran que necesitan cambiar a "Enlace Doble" para estabilizar la molécula.
Pregunta para lanzar a la clase:
«Fijaos en el Oxígeno del CO₂ después de analizarlo. ¿Por qué han aparecido puntos amarillos alrededor de él pero no alrededor del Carbono? ¿Qué representan esos puntos?»
Actividad B: Desvelando Iones
Contabilidad Electrónica🎯 Objetivo Didáctico
Comprender el concepto de Carga Formal y entender que un ión poliatómico tiene un exceso o déficit real de electrones.
💡 Qué Demostramos
Que las cargas no son propiedades globales abstractas, sino que residen en átomos específicos dentro de la molécula debido a su topología.
Secuencia en el Aula (Paso a Paso)
- 1. Estructura base Los alumnos deben dibujar un átomo de Nitrógeno central conectado a 4 Hidrógenos mediante enlaces simples.
- 2. Observación del conflicto Al darle a "Analizar", el motor marcará un error de estructura inestable. El Nitrógeno pertenece al grupo 15, no puede sostener 4 enlaces y mantenerse neutro.
- 3. Resolución del ión Instruye a los alumnos a hacer clic en el átomo de Nitrógeno con la herramienta "Mover" y aplicar una carga de +1 en el panel de propiedades. Al volver a analizar, el sistema confirmará el Ión Amonio (NH4+).
Pregunta para lanzar a la clase:
«Si el Hidrógeno aporta 1 electrón y el Nitrógeno 5, tendríamos 9 electrones en total. Pero el panel del simulador nos dice que estamos usando 8. ¿De dónde ha salido y a dónde ha ido el electrón que falta?»
Actividad C: El Espacio y la Teoría RPECV
Geometría Avanzada🎯 Objetivo Didáctico
Demostrar que los pares de electrones no enlazantes provocan repulsiones físicas que alteran dramáticamente los ángulos moleculares.
💡 Qué Demostramos
La diferencia fundamental entre geometría electrónica (basada en el número estérico) y la forma molecular final resultante.
Secuencia en el Aula (Paso a Paso)
- 1. Preparación de casos de estudio Divide a la clase en tres grupos. El grupo 1 dibujará Metano (CH4), el grupo 2 Amoniaco (NH3) y el grupo 3 Agua (H2O).
- 2. Salto Dimensional Tras analizar las estructuras en 2D, todos deben pulsar "Ver en 3D" para cargar los Holo-Moldes experimentales de PubChem.
- 3. Medición de repulsiones Pídeles que activen el interruptor "Ver Ángulos". El Metano mostrará 109.5°, el Amoniaco 107° y el Agua 104.5°.
- 4. Activación del volumen Haz que enciendan "Ver Orbitales" y se fijen exclusivamente en los "Pares Libres" (nubes amarillas).
Pregunta para lanzar a la clase:
«Todos los átomos centrales aquí tienen hibridación sp³ (número estérico 4). Al ver el tamaño de las nubes amarillas (pares libres), ¿quién me explica por qué el ángulo del H₂O es más cerrado que el del CH₄?»
Actividad D: Diseccionando Enlaces Pi (π)
Química Cuántica🎯 Objetivo Didáctico
Pasar del modelo de "palos" al modelo de densidad probabilística electrónica para entender la rigidez de los isómeros.
💡 Qué Demostramos
Que un enlace doble está formado por un enlace central fuerte (Sigma) y nubes laterales perpendiculares (Pi) que impiden la rotación de los carbonos.
Secuencia en el Aula (Paso a Paso)
- 1. El Eteno como modelo Que los alumnos dibujen Eteno (C2H4), asegurándose de incluir el doble enlace central C=C.
- 2. Renderizado Cuántico Al pasar al 3D, deben pulsar "Ver Orbitales". El sistema renderizará la superposición matemática.
- 3. Filtrado de capas Utilizando el panel interactivo izquierdo, pídeles que apaguen los "Enlaces Sigma (σ)". La pantalla mostrará ahora únicamente los dos lóbulos rojos (Pi) bloqueando los átomos por encima y por debajo del plano molecular.
Pregunta para lanzar a la clase:
«Mirad bien esos lóbulos rojos (enlace π). Si intentáramos girar uno de los carbonos 90 grados, ¿qué le pasaría físicamente a esa nube de electrones? ¿Entendéis ahora por qué existe la isomería cis-trans?»
El Buscador Todoterreno
Modo de Carga RápidaEl buscador de Aulaquest te permite saltarte la fase de dibujo manual para cargar geometrías complejas directamente en el lienzo. Perfecto para preparar proyecciones 3D al instante frente a tus alumnos.
1️⃣ Carga directa por SMILES
Escribe el código lineal de la molécula. El motor local lo lee y genera la estructura 2D al momento. Útil para compuestos orgánicos extensos.
- Benceno: C1=CC=CC=C1
- Ácido Acético: CC(=O)O
2️⃣ Carga precisa por CID
Introduce el código numérico de PubChem. Garantiza que descargarás el Holo-Molde 3D con distancias y ángulos reales extraídos de laboratorio.
- Pentacloruro de Fósforo: 24214
- Hexafluoruro de Azufre: 17358
- Dióxido de Silicio: 24261
El Diccionario Local (Seguro Anti-Errores)
Para mayor comodidad, si escribes nombres comunes como "Agua", "Ozono" o "Amoniaco" en español, el buscador los cotejará con nuestro diccionario interno blindado, garantizando que se carga la molécula correcta sin depender de traductores externos.
