Simulador de Biomoléculas y Estructura Química en 3D
📎 Código para incrustar
¿Eres profe, divulgador o webmaster?
Puedes incrustar esta simulación en tu web o blog sin problema.
Solo pedimos dos cosas básicas:
- ✅ Que cites la fuente: AulaQuest.com
- 🚫 Que no la uses con fines comerciales
Este es el código que puedes copiar:
<iframe src="https://aulaquest.com/s/quimica/biomoleculas3d.php"
width="100%"
height="560"
style="border: 1px solid #ccc; border-radius: 8px;"
allowfullscreen
title="Simulador de Biomoléculas y Estructura química"></iframe>¿Qué es este Simulador y qué puedo hacer en él?

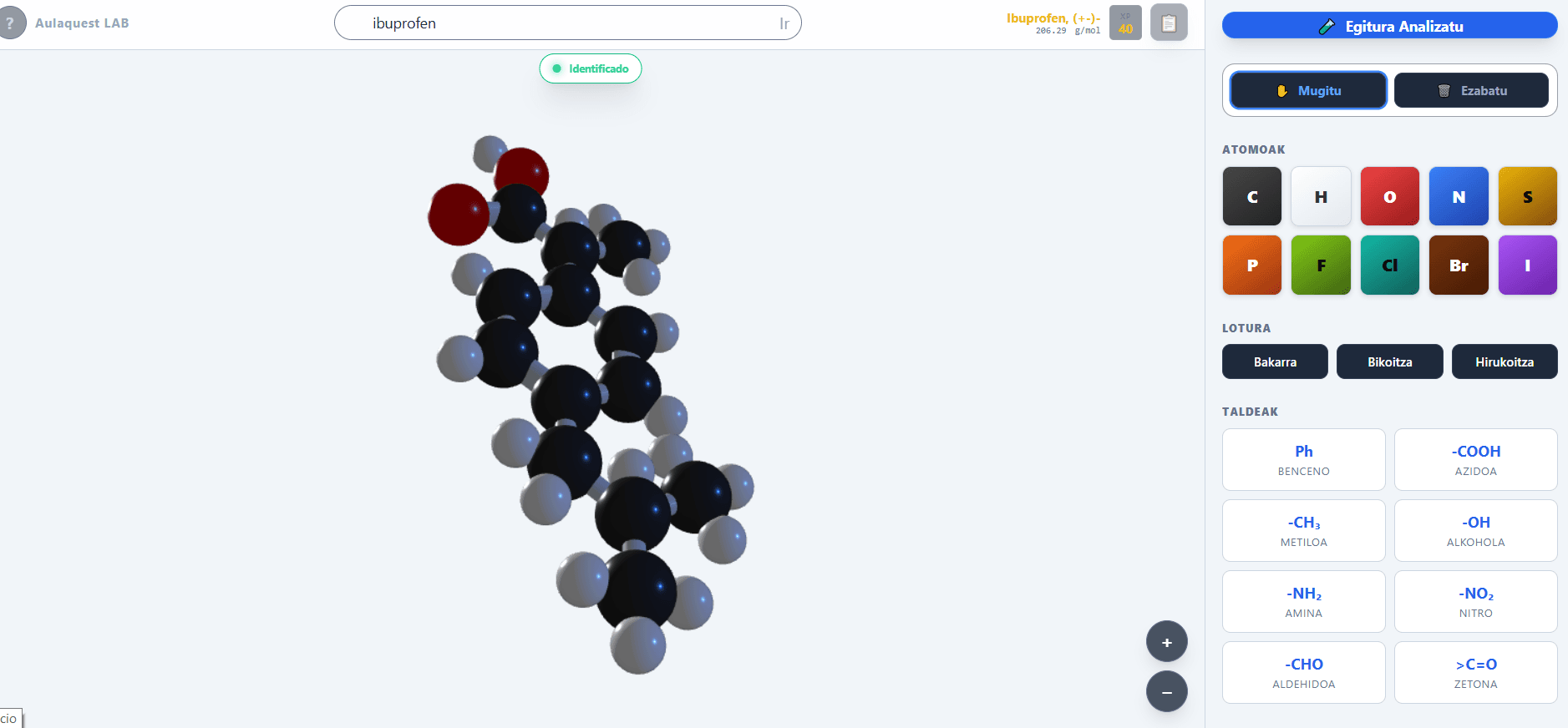

Este es un laboratorio virtual de construcción molecular y quimioinformática avanzada que combina un motor químico profesional (RDKit) con visualización 3D hiperinmersiva en tiempo real. Está diseñado para cerrar la brecha entre los diagramas planos del libro de texto y la realidad tridimensional de la materia.
Funcionalidades principales:
- Construcción Libre Avanzada: Dibuja cualquier molécula orgánica átomo a átomo, añade complejos metálicos o usa fragmentos predefinidos.
- Buscador Inteligente IUPAC: Escribe el nombre sistemático de un compuesto directamente en español (ej: 2,3-dimetilhexano) y el simulador lo formulará ante tus ojos.
- Control de Cargas e Iones: Modifica el estado electrónico de los átomos para modelar cationes y aniones reales de laboratorio.
- Análisis en Tiempo Real: El sistema calcula la masa molar exacta, verifica los límites de valencia del octeto y predice la geometría espacial.
- Conexión con Base de Datos Global: Una vez que tengas la molécula lista, pulsa "Analizar estructura". Si el compuesto existe en la naturaleza, el simulador conectará con PubChem para validar su ficha técnica real: puntos de fusión y ebullición, densidad, toxicidad GHS, espectros de laboratorio e isómeros estructurales.
- Conversión 2D ↔ 3D Inmersiva: Visualiza cómo las repulsiones electrónicas obligan a la molécula a adoptar su plegamiento real sobre un entorno holográfico con ejes XYZ.
En el panel de edición manual cuentas con un rango ampliado de elementos organizados para química orgánica, biológica y de coordinación: C, H, O, N, S, P, F, Cl, Br, I y la nueva fila de metales y bioiones esenciales: Na, K, Ca, Mg, Fe, Zn, Cu, Se.
Además, el buscador HUD integrado procesa cualquier código de texto SMILES o nombre internacional registrado en PubChem —por ejemplo: Adenine, Aspirine, FeCl2, HCO3⁻, SO42-— dibujándolo en el acto.
¿Cómo funciona el Buscador Inteligente en Español?
El simulador de Aulaquest incluye un procesador gramatical sintáctico. Esto significa que el buscador no entiende las reglas oficiales de la IUPAC en castellano.
Cuando escribes un nombre sistemático largo procedente de tus ejercicios escolares, el código descompone el texto de forma matemática:
- Analiza el sufijo para determinar la longitud de la cadena principal (-hexano = 6 carbonos, -buteno = 4 carbonos).
- Localiza los números (locantes) para saber en qué carbonos exactos debe colgar los radicales (2,3-dimetil...).
- Modifica los enlaces según las insaturaciones (dobles enlaces = o triples enlaces #) o introduce los grupos funcionales requeridos (alcoholes, cetonas, aldehídos, ácidos carboxílicos o halógenos).
💡 ¡Pruébalo en clase!
Prueba a escribir estas nomenclaturas en el buscador HUD para comprobar cómo el simulador las auto-formula al instante de manera 100% teórica:
- • 2,3,4,5-tetrametilhexano
- • 1,1-diclorobutano
- • 2-bromo-3-cloropentano
- • 2-buteno
Cargas Eléctricas: ¿Cómo construir Iones, Cationes y Aniones?
La materia no siempre es neutra. En la biología celular y la bioquímica, los iones (átomos que han ganado o perdido electrones) desempeñan un papel fundamental en la transmisión nerviosa y el equilibrio osmótico.
El simulador incluye herramientas específicas de Carga Eléctrica en su panel lateral para alterar el estado de oxidación formal de cualquier átomo del lienzo:
- ➕ Carga Positiva (Cationes): Modifica el átomo para indicar la pérdida de un electrón de valencia. Vital para representar el ion Amonio ($NH_4^+$) o bioiones metálicos aislados.
- ➖ Carga Negativa (Aniones): Añade un electrón formal al átomo seleccionado. Esencial para formular aniones orgánicos como el Acetato ($CC(=O)[O^-]$) o inorgánicos como el Carbonato.
Al aplicar una carga iónica, el motor químico recalcula automáticamente los límites del octeto, permitiendo geometrías que serían imposibles en estado neutro y ajustando la masa real del compuesto sin lanzar errores de estructura.
De la Pizarra al Espacio: ¿Cómo predice el simulador la forma 3D?
Cuando dibujas en el lienzo 2D, estás definiendo la conectividad (qué átomo se une a cuál). Sin embargo, las moléculas reales ocupan un volumen en el espacio.
Nuestro simulador utiliza algoritmos basados en la Teoría de Repulsión de Pares de Electrones de la Capa de Valencia (RPECV o VSEPR). La idea básica es que los electrones de los enlaces y los pares libres se repelen entre sí, buscando separarse lo máximo posible.
💡 Concepto Clave: Hibridación
La geometría final depende de la hibridación del átomo central:
- sp³ (Ej. Metano, CH₄): Forma tetraédrica, ángulos de ~109.5°.
- sp² (Ej. Etileno, C₂H₄): Forma plana trigonal, ángulos de 120°.
- sp (Ej. Acetileno, C₂H₂): Forma lineal, ángulos de 180°.

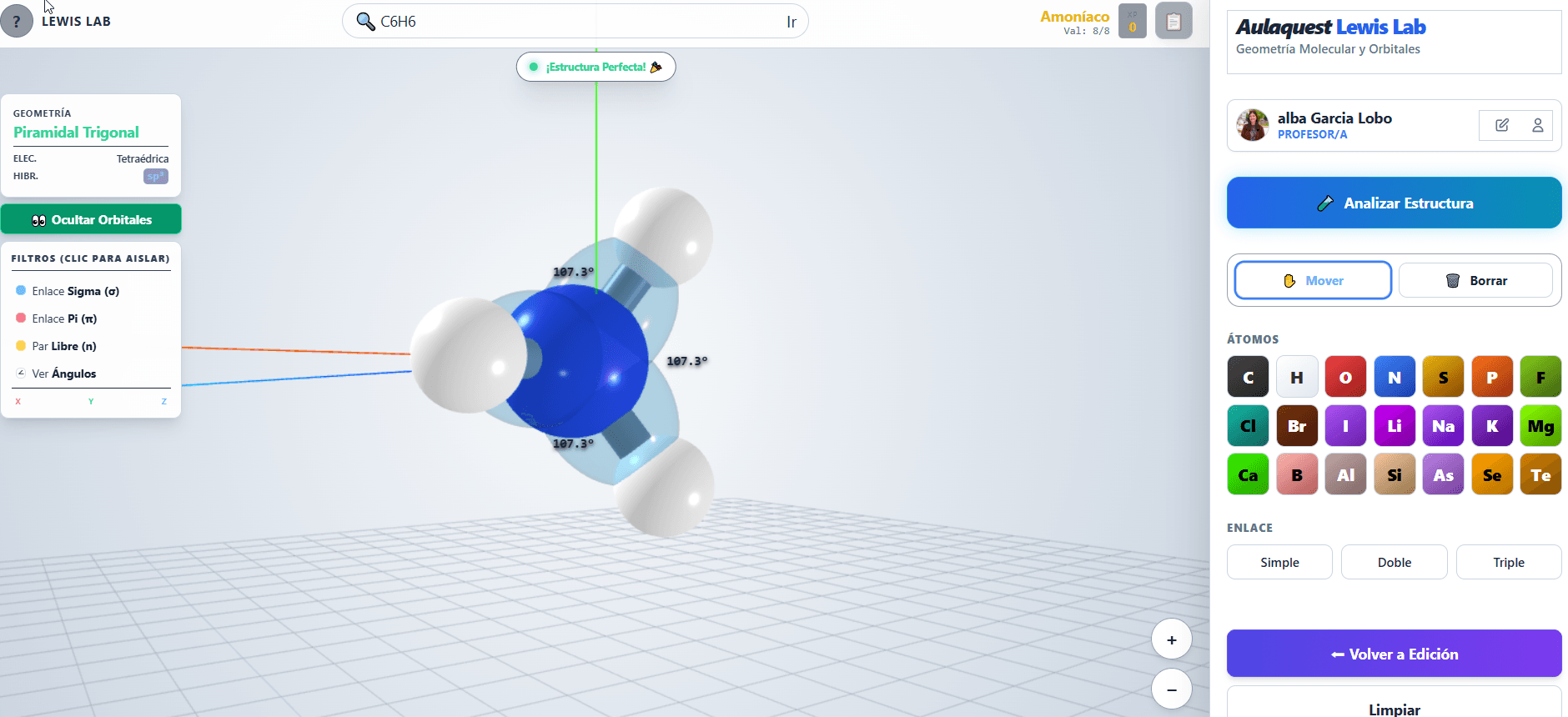

Geometría Molecular: Guía visual de estructuras comunes
En el visor 3D observarás estas disposiciones espaciales fundamentales. Úsalas para validar si tu estructura es correcta:
| Geometría | Coord. | Ángulo | Ejemplo Real |
|---|---|---|---|
| Lineal | 2 | 180° | 180° ($CO_2$, $BeCl_2$) |
| Plana Trigonal | 3 | 120° | 120° ($BF_3$, $SO_3$) |
| Tetraédrica | 4 | 109.5° | 109.5° ($CH_4$ - Metano) |
| Piramidal | 3 + 1 par | ~107° | ~107° ($NH_3$ - Amoníaco) |
| Angular | 2 + 2 pares | ~104.5° | ~104.5° ($H_2O$ - Agua) |
Nota: Los pares de electrones libres (no enlazantes) ocupan más espacio, "empujando" a los enlaces y cerrando ligeramente los ángulos teóricos.
El botón "Hidrógenos": Valencias y Fórmulas Esqueletales
En química orgánica es muy común omitir los hidrógenos al dibujar en papel para ahorrar tiempo. El simulador tiene el botón "Saturar Hidrógenos H" activado por defecto para hacer este cálculo matemático por ti de forma invisible.
- Fíjate en la masa (Arriba a la derecha): Pon un solo Carbono (C) en el lienzo vacío. Si el botón "H" está activo, la masa marcará 16.04 g/mol (1 Carbono + 4 Hidrógenos invisibles = Metano). Si lo apagas, bajará a 12.01 g/mol (solo el Carbono desnudo).
- Encuentra tus hidrógenos perdidos: Dibuja el esqueleto de tu molécula y pulsa primero "Analizar Estructura". Si el diseño es químicamente posible, el sistema lo validará. A continuación, pulsa "Ver en 3D"... ¡Ahí aparecerán renderizadas todas las bolitas blancas (Hidrógenos) ocupando su volumen real en el espacio!
El simulador cuenta las líneas (enlaces) que dibujas y rellena automáticamente los huecos con H hasta llegar a 4 enlaces ($8 e^-$).
- 4 enlaces simples (ej. Metano)
- 2 dobles (ej. Dióxido de carbono)
- 1 triple + 1 simple (ej. Ácido cianhídrico)
El sistema también satura automáticamente el resto de elementos basándose en su familia de la tabla periódica:
⚠️ Si dibujas enlaces de más (ej. un Nitrógeno con 4 líneas simples neutro), el simulador marcará "Valencias Imposibles".
Grupos Funcionales: Los "ladrillos" de la química orgánica
En el panel derecho de la simulación encontrarás botones rápidos para añadir grupos funcionales. Cada grupo confiere propiedades químicas características que definen el comportamiento de la molécula.
| Botón | Nombre | Ejemplo Cotidiano / Función |
|---|---|---|
| -COOH | Ácido Carboxílico | Vinagre (ácido acético), Vitamina C. Confiere acidez y sabor agrio. |
| -OH | Hidroxilo (Alcohol) | Etanol (bebidas), Glicerina (jabones). Mejora solubilidad en agua. |
| -NH₂ | Amina | Aminoácidos (proteínas), Cafeína. Presenta carácter básico y reactividad. |
| -C=O | Cetona | Acetona (disolvente), Carbohidratos. Moléculas polares, participa en reacciones de oxidación. |
| -NO₂ | Nitrito / Nitro | Nitroglicerina (explosivo), Conservantes. Grupo altamente reactivo y electronegativo. |
| -CH₃ | Metilo | Metano, Grupos alquilo de aminoácidos. Grupo apolar, influye en solubilidad y forma molecular. |
| Ph / Benceno | Anillo Aromático | Aspirina, Poliestireno. Estructuras planas, estables y resonantes. |
| -CHO | Aldehído | Formalina (conservante), Canela (cinamaldehído). Olores y sabores intensos. |
¿Por qué "Misma Fórmula" no significa "Misma Molécula"? (Isomería)
En el panel de "Ficha Técnica" encontrarás la pestaña de Isómeros. Esto es crucial en química orgánica: la disposición de los átomos cambia radicalmente las propiedades de la sustancia.
Un ejemplo clásico con la fórmula $C_2H_6O$:
- Etanol ($CH_3-CH_2-OH$): Líquido a temperatura ambiente, soluble en agua, psicoactivo (alcohol potable).
- Dimetil Éter ($CH_3-O-CH_3$): Gas a temperatura ambiente, anestésico, altamente inflamable.
Nuestro motor busca en la base de datos PubChem todas las estructuras estables conocidas que comparten tu fórmula molecular actual. Además, puedes hacer clic directo en la foto de cualquiera de los isómeros listados para sustituir tu lienzo y explorar su estructura en 3D al instante.
Aplicaciones Reales: ¿Por qué importa la Visión 3D?
La química no ocurre en un papel plano; ocurre en un mundo tridimensional. Activar el botón "Ver en 3D" te permite entender fenómenos que son invisibles en 2D:
- Polaridad Molecular: Una molécula puede tener enlaces polares pero ser apolar si su geometría anula las fuerzas (ej. $CO_2$ lineal vs $H_2O$ angular).
- Mecanismo Llave-Cerradura: En biología y farmacología, la forma 3D dicta si un medicamento encajará en un receptor celular. Si la estructura 3D no es correcta, el fármaco no funciona.
- Estereoimpedimento: A veces una reacción química no ocurre simplemente porque un grupo de átomos voluminosos "estorba" en el espacio y bloquea el acceso.
Seguridad Química y Pictogramas (GHS)
Al analizar una estructura conocida (ej. Benceno), el simulador recupera su ficha de seguridad real (GHS). Aprender a leer estos pictogramas es esencial para cualquier trabajo de laboratorio:
- 🔥 Inflamable: Común en hidrocarburos y alcoholes de cadena corta.
- ☠️ Toxicidad Aguda: Cuidado con compuestos como el cianuro o ciertos metales pesados.
- 💥 Explosivo: Grupos Nitro ($-NO_2$) en exceso, como en el TNT.
- 🧪 Corrosivo: Ácidos fuertes ($-COOH$ concentrados) o bases.
Guía de Didáctica Química: Simulador de Biomoléculas en 3D
Estrategias de aprendizaje activo: formulación IUPAC interactiva, experimentación VSEPR y modelado estructural real.
Enfoque Indagatorio en el Simulador de Biomoléculas
El objetivo pedagógico central de esta simulación interactiva no es solo que el alumno visualice estructuras estáticas en 3D, sino que adquiera competencias de construcción estructural real. Nuestro simulador de biomoléculas fomenta el aprendizaje por ensayo y error: permite conectar átomos libremente en la pizarra para descubrir, mediante alertas dinámicas de valencia, qué compuestos son viables en la naturaleza y cuáles no.
Geometrías de Hibridación del Carbono
Para asimilar la geometría molecular es indispensable estudiar la orientación espacial de las nubes electrónicas. El simulador traduce las hibridaciones orbitales en estructuras geométricas tridimensionales exactas.
- Estructura: Cuatro nubes orientadas con repulsión simétrica máxima.
- Ángulo: 109.5° de separación.
- Ejemplo: Metano o alcanos ramificados.
- Práctica: Analiza el característico patrón en zig-zag de las cadenas saturadas en 3D.
- Estructura: Tres enlaces coplanares rígidos y un orbital p perpendicular.
- Ángulo: 120° de separación.
- Ejemplo: Etileno o anillos de benceno.
- Práctica: Observa cómo la presencia del doble enlace bloquea la rotación molecular plana.
- Estructura: Dos enlaces axiales opuestos enfrentados con simetría lineal.
- Ángulo: 180° de separación.
- Ejemplo: Acetileno o Dióxido de Carbono.
- Práctica: Examina la rigidez y alineación recta perfecta de los triples enlaces.
| Total Pares | Enlazantes (X) | Libres (E) | Geometría Electrónica | Geometría Molecular | Ángulo Ideal | Casos de Estudio |
|---|---|---|---|---|---|---|
| 2 | 2 | 0 | Lineal | Lineal | 180° | CO2, Acetileno |
| 3 | 3 | 0 | Trigonal Plana | Trigonal Plana | 120° | SO3, Formaldehído |
| 4 | 4 | 0 | Tetraédrica | Tetraédrica | 109.5° | CH4, Tetracloruro |
| 4 | 3 | 1 | Tetraédrica | Piramidal Trigonal | ~107° | Amoniaco (NH3) |
| 4 | 2 | 2 | Tetraédrica | Angular | 104.5° | Agua (H2O) |
Formulación Oficial Directa: El Buscador Gramatical Pro
Una de las funciones más potentes y exclusivas del simulador de estructuras químicas 3D de Aulaquest es su motor gramatical en español. Tus estudiantes ya no necesitan lidiar con complejos códigos de texto SMILES industriales ni buscar registros en inglés: el buscador integra un procesador sintáctico capaz de interpretar la nomenclatura oficial de los libros de texto y traducirla a topología tridimensional al instante.
Tipos de Compuestos Integrados y Flexibilidad Gramatical
El HUD procesa cadenas complejas evaluando ramificaciones, posiciones de grupos funcionales, insaturaciones y cargas de manera local e interactiva. Es una herramienta magnífica para corregir ejercicios de formulación en tiempo real:
Soporta ramificaciones con radicales alquilo y derivados halogenados. Los alumnos pueden escribir enunciados puros de examen como 1,2-diclorobutano o 2,3-dimetilpentano.
Resuelve la rigidez molecular de los ciclos y la deslocalización electrónica del benceno. Prueba a introducir 1,4-dibromobenceno o metilciclohexano para examinar su geometría en el visor.
El simulador cuenta con un Diccionario Máximo Premium que blinda los compuestos más preguntados de Bachillerato y Selectividad: ésteres (acetato de etilo), amidas (acetamida), ácidos dicarboxílicos (ácido oxálico) y biomoléculas esenciales (glucosa, ribosa, urea).
Guía de Búsqueda Rápida para Clases de Química
Dicta estos compuestos de prueba a tus alumnos para que comprueben la potencia del motor de Aulaquest:
| Familia Química | Qué Teclear en el Buscador | Objetivo Pedagógico en el Simulador |
|---|---|---|
| Alcanos Ramificados | 3-etil-2-metilhexano | Descubrir cómo el sistema localiza la cadena de carbonos más larga doblada en el espacio. |
| Derivados Halogenados | 1,1-dicloro-2-metilpropano | Analizar la repulsión estérica tridimensional generada por la densidad de los átomos de Cloro. |
| Estereoisómeros | cis-2-buteno o trans-2-buteno | Comprobar el bloqueo rotacional del doble enlace y las formas geométricas espaciales (U frente a diagonal). |
| Ésteres de Examen | acetato de etilo | Estudiar la ruptura del esqueleto alifático lineal mediante el puente de oxígeno del grupo funcional éster. |
| Bioquímica Fundamental | glucosa o urea | Introducir el modelado de biomoléculas reales analizando su estructura cíclica y grupos polares en 3D. |
Prácticas Guiadas para el Aula de Ciencias
Implementa estas experiencias interactivas utilizando la función de Laboratorios Virtuales de Aulaquest. Los alumnos podrán investigar hipótesis, completar tablas fisicoquímicas y extraer conclusiones razonadas.
1. Escribe en el buscador la nomenclatura
propano. Examina en el visor tridimensional cómo la hibridación sp³ impide que los núcleos queden alineados en línea recta, obligando al esqueleto a quebrarse en zig-zag.2. Limpia el lienzo y teclea
2-buteno. Analiza la planitud rígida absoluta que introduce el doble enlace sp² en esa sección.3. Busca
propino y verifica cómo el triple enlace sp levanta una sección axial rígida de 180° de alineación perfecta.1. Importa el compuesto escribiendo
etanol (o su código SMILES CCO). Abre la Ficha Técnica (📋).2. Entra en la pestaña Isómeros para listar las sustancias con idéntica masa molecular. Haz clic en el botón de carga del Dimetil Éter.
3. Compara sus propiedades en la ficha de laboratorio (Puntos de fusión, ebullición y pictogramas de seguridad GHS).
Ingeniería del Simulador: RDKit y Flujo de Trabajo
Flujo de Trabajo Científico: Primero 2D, luego 3D
Es fundamental explicar al alumno la lógica subyacente del software de quimioinformática: el buscador, el motor de traducción gramatical y el editor trabajan en el plano topológico (2D).
- Fase 1 (Topología Covalente): En el lienzo bidimensional se establece de forma inequívoca qué átomos se enlazan y bajo qué orden formal de enlace (simple, doble, triple) o estado de carga eléctrica ($\pm$).
- Fase 2 (Minimización de Energía): Al activar "Ver en 3D", el motor molecular procesa ese mapa molecular plano, calcula las repulsiones electrónicas espaciales según la teoría VSEPR y proyecta las coordenadas óptimas en el espacio.
Visualización Avanzada: Proyecciones Planas de Importación
Al usar el buscador o el diccionario para importar estructuras biológicas complejas, la base de datos externa de PubChem envía un mapa de coordenadas 2D adaptado para la representación tradicional impresa en libros de texto.
El simulador proyecta inicialmente la forma plana del libro de texto oficial para mantener la coherencia con los apuntes físicos del estudiante.
Si deseas que la molécula rompa la bidimensionalidad del papel, regresa un segundo al modo Edición (2D) y vuelve a pulsar el botón Ver en 3D.
Este proceso purga el dibujo plano estático de la base de datos y activa el cálculo de fuerzas repulsivas en el visor holográfico de Three.js.
Tu Laboratorio. Tus Moléculas. Tu Método.
Los Presets de Aulaquest 3.0 te otorgan el control absoluto del entorno virtual. Te permiten configurar el lienzo de partida inyectando códigos de estructura fija, fijando la visibilidad del HUD o decidiendo las restricciones del laboratorio.
El formato SMILES es la clave alfanumérica universal de la quimioinformática. Introduciendo este parámetro en la configuración del preset, obligarás al simulador a arrancar con una molécula compleja preconstruida, ideal para guiar análisis fisicoquímicos inmediatos sin que el alumno gaste tiempo en dibujar el esqueleto base.
Determina si el simulador debe rellenar las valencias libres automáticamente (fórmula esqueletal) o si el alumno debe enlazar cada Hidrógeno de forma manual.
Recomendación didáctica: Mantén la saturación activa en Bachillerato para agilizar la exploración de grupos funcionales oxigenados. Desactívala en la ESO para obligar al alumno a completar las valencias manualmente y asimilar la ley del octeto.
💎 Capa de Personalización White Label v3.0 (Premium)
Los Presets Avanzados te permiten camuflar la marca del software para transformarlo en una herramienta nativa de tu propia institución educativa:
Inyecta la URL del escudo de tu colegio o instituto. El encabezado del simulador reemplazará el logotipo de Aulaquest por la heráldica y el nombre de tu centro en las pantallas de los alumnos.
Utiliza la caja de notas prémium para incrustar las directrices exactas del ejercicio en español (ej: "Paso 1: Busca el 1,4-dibromobenceno y analiza su simetría aromática plana"). El alumno leerá tus apuntes integrados en el pie de la simulación.
Configura un botón dinámico con una URL externa. Los estudiantes podrán hacer clic para abrir directamente un documento de Google Docs, descargar la plantilla de conclusiones del laboratorio o acceder a la rúbrica de evaluación.
