title="Simulador de Pila Galvánica"></iframe>🔋 Fundamentos: ¿Qué ocurre exactamente en el Ánodo y el Cátodo?
El principio básico de una celda galvánica se basa en la transferencia espontánea de electrones entre dos metales con distinta afinidad electrónica. Al separar físicamente estos metales y conectarlos mediante un conductor, obligamos a los electrones a generar corriente eléctrica utilizable.
Ánodo (-)Proceso de Oxidación. El metal sólido cede electrones al circuito, transformándose en cationes solubles. Por tanto, el electrodo pierde masa con el tiempo.
Ejemplo: $Zn_{(s)} \rightarrow Zn^{2+}_{(aq)} + 2e^-$Cátodo (+)Proceso de Reducción. Los cationes de la disolución capturan los electrones que llegan por el conductor, depositándose como metal sólido. Por tanto, el electrodo gana masa.
Ejemplo: $Cu^{2+}_{(aq)} + 2e^- \rightarrow Cu_{(s)}$
🔍 Comprobación en el Simulador
Activa la Visión Subatómica (icono de lupa) y arrástrala sobre los vasos. Observarás a nivel particular cómo la red cristalina del ánodo se disuelve liberando iones, mientras que en el cátodo ocurre la deposición metálica, respetando el principio de conservación de la masa y la carga.
🌉 El Puente Salino y la Electroneutralidad
Si conectamos los dos metales solo con un cable, la corriente eléctrica durará apenas una fracción de segundo. Al oxidarse el ánodo, su vaso se llena de cargas positivas. Al reducirse el cátodo, su vaso pierde cargas positivas, volviéndose excesivamente negativo. La naturaleza detesta este desequilibrio y detiene el flujo de electrones al instante.
El Puente Salino es un tubo que conecta ambos vasos, lleno de una sal inerte (como los nitratos, $NO_3^-$). Su función es vital: envía aniones (cargas negativas) al vaso del ánodo y cationes (cargas positivas) al vaso del cátodo para neutralizar el exceso de carga y permitir que la reacción redox continúe sin interrupciones.
🔌 El Asesino de Pilas
En el panel de control, apaga el interruptor Puente Salino. Verás que, aunque haya reactivos de sobra, el multímetro cae instantáneamente a 0.00 V y el sistema marca Circuito Abierto. Sin electroneutralidad, no hay flujo químico posible.
📐 Ecuación de Nernst: Adaptación a condiciones reales
En la práctica de laboratorio, las concentraciones rara vez se mantienen estáticas en 1.0 M. A medida que la reacción avanza, los reactivos se consumen y los productos se acumulan. La Ecuación de Nernst permite calcular el potencial real de la celda ($E$) en cualquier instante, basándose en el Cociente de Reacción ($Q$).
Donde $n$ representa los moles de electrones transferidos. A medida que la reacción transcurre, la concentración de iones en el ánodo aumenta y en el cátodo disminuye, lo que incrementa el valor de $Q$. Como se observa en la gráfica inferior, este aumento de $Q$ provoca un decaimiento logarítmico del potencial eléctrico.
Curva de decaimiento del Potencial ($E$) vs Logaritmo del Cociente de Reacción ($Q$)
📊 Aplicación de la Isoterma
Utiliza los controles deslizantes para fijar la concentración del Cátodo en 2.0 M y la del Ánodo en 0.001 M. Notarás que el multímetro registra un voltaje superior al $E^\circ$ estándar. El simulador está resolviendo la Ecuación de Nernst en tiempo real (puedes verificar el cálculo paso a paso abriendo la pestaña Solver).
⚖️ Termodinámica: ¿Por qué se agota realmente una pila? ($\Delta G = 0$)
Es un error conceptual común afirmar que una celda galvánica se detiene únicamente por la ausencia física de reactivos. Termodinámicamente, la celda cesa su actividad cuando alcanza el Equilibrio Químico.
Este estado se alcanza cuando el cociente de reacción ($Q$) iguala a la Constante de Equilibrio ($K$). En este punto de mínima energía, la capacidad del sistema para realizar trabajo eléctrico no expansivo se anula, lo que significa que la Energía Libre de Gibbs ($\Delta G$) es igual a cero.
📈 Visualización del Equilibrio Térmico
Desactiva el modo "Pila Ideal" e inicia la simulación. En la pestaña de Gráficas, selecciona el modo Energía Gibbs (kJ). Observarás cómo la curva asciende progresivamente desde su valor negativo inicial. El instante exacto en que la curva interseca el eje de las abscisas (0 kJ), el simulador mostrará el estado de "PILA AGOTADA", demostrando empíricamente el colapso del potencial termodinámico.
Guía Docente: Pila Galvánica
El laboratorio termodinámico que cabe en tu proyector.
Transforma la teoría electroquímica en una experiencia visual. Esto es una calculadora de pila galvánica completa que resuelve la Ecuación de Nernst, el flujo de electrones y la Energía Libre de Gibbs en tiempo real.
La Física bajo el Capó
Para que enseñes con absoluta confianza, este simulador evalúa las condiciones de la celda milisegundo a milisegundo. Este es el corazón matemático que procesa las concentraciones y la cinética redox en vivo:
La fuerza electromotriz máxima cuando la concentración es $1.0\text{ M}$.
El cálculo del voltaje real ante el desgaste o la dilución.
El dictamen absoluto sobre la espontaneidad del sistema.
El límite termodinámico donde la pila muere irremediablemente.
Diseñado para el primer día de clase (ESO / 1º Bachillerato). Destruye la memorización abstracta mostrando exactamente de dónde salen los electrones.
No les pidas que imaginen la reacción. Haz que vean literalmente los átomos desprenderse.
A menudo los alumnos olvidan el papel vital del puente salino. Demuéstralo rompiendo la pila.
El terreno de Selectividad y PAU. Abandonamos las condiciones estándar ($1\text{ M}$) y entramos en la matemática del mundo real.
Pregunta a tu clase: "¿Se puede generar voltaje usando exactamente el mismo metal en ambos vasos?" Te dirán que no, porque $E^\circ = 0$.
Desactiva la comodidad teórica. Deja que la física agote los reactivos.
El puente hacia la Termodinámica Universitaria. Donde el Potencial Eléctrico y la Energía Libre de Gibbs se abrazan.
Objetivo Didáctico: Evaluar el dominio real de la Ecuación de Nernst obligando al alumno a despejar la fórmula matemática hacia atrás para identificar un electrodo desconocido en el laboratorio virtual.
Al entrar, tus alumnos verán un entorno de laboratorio completamente sellado. El multímetro marcará un voltaje real inicial (por ejemplo, 1.51 V). Sabrán que el ánodo es Cinc a 0.50 M y que la disolución misteriosa está a 0.10 M. ¡Y nada más! Sin chivatazos del Solver ni datos termodinámicos a la vista.
¿Cómo lo resuelven? Tendrán que tomar el voltaje real que marca la pantalla y usar las concentraciones para despejar la Ecuación de Nernst en papel hasta hallar el $E^\circ_{celda}$. Una vez obtenido, y conociendo el potencial tabulado del Cinc, calcularán el $E^\circ_{red}$ de la incógnita. Solo les quedará ir a una tabla de potenciales estándar para descubrir que la "X" es la Plata.
Este escenario exacto ya está montado y probado por la comunidad docente. Entra en la zona Aulashare, busca "Reto Nernst: Metal Misterioso" y dale a clonar. En un segundo lo tendrás guardado en tus propios Presets. Cámbiale el título y directo al aula sin configurar absolutamente nada.
Una pila muere por una única razón: el sistema persigue matemáticamente la minimización de su energía libre de Gibbs.
Muéstrales cómo $\Delta G^\circ$ es inamovible (es la huella dactilar de esos metales). Pero al pulsar Play, el cociente de reacción ($Q$) empieza a crecer. El término $+RT \ln Q$ de la isoterma se hace cada vez más grande y positivo, devorando literalmente al $\Delta G^\circ$ negativo inicial.
En la gráfica verán la curva de $\Delta G$ escalar implacablemente. Cuando choca contra el cero, el voltaje cae a $0\text{ V}$. Termodinámicamente, $Q$ acaba de igualar a la constante de equilibrio ($K = e^{\frac{nFE^\circ}{RT}}$). El sistema ya no puede realizar trabajo no expansivo. Las matemáticas puras dictando la realidad física, sin escribir un solo número en la pizarra.
El control absoluto del laboratorio es tuyo
¿Quieres ponerles una prueba? Configura un Cátodo desconocido, oculta el bloque del Solver y esconde la Termodinámica. Envía ese enlace único a tus alumnos y oblígalos a calcular de qué metal se trata leyendo solo el multímetro y la concentración. Eso es dar clase a otro nivel.
Crear mi escenario redox ahoraSimulaciones Relacionadas
Domina la Termodinámica y el Flujo de Electrones

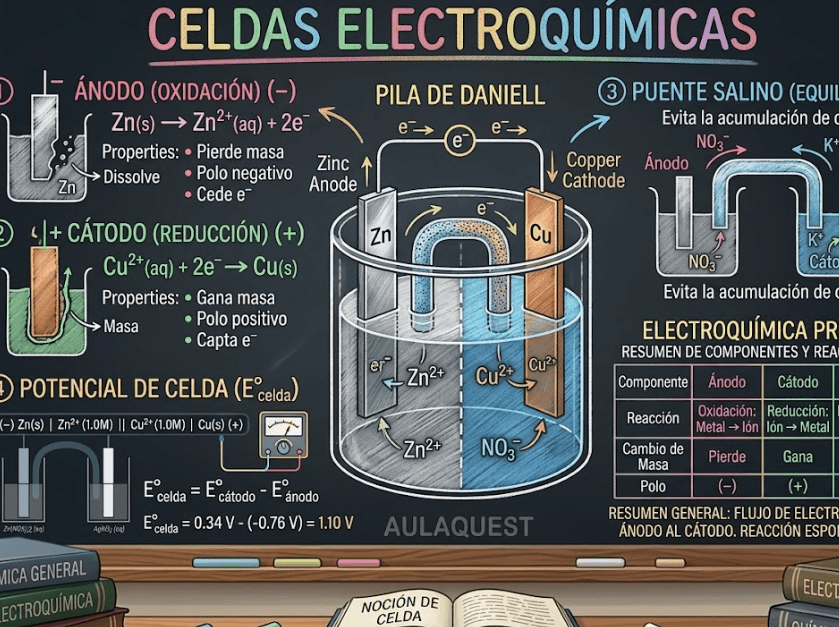

Pasa de la teoría a la práctica en nuestro entorno virtual. Desde el voltaje espontáneo de la Pila Galvánica y la Cuba Electrolítica, hasta experimentos interactivos sobre las Leyes de Faraday, el estudio de la Corrosión Metálica o las Valoraciones Redox. Enciende la lupa subatómica y entiende por fin cómo se transfiere la energía.
